Em segurança do trabalho, é fundamental a identificação e classificação dos tipos de riscos aos quais um trabalhador está exposto durante a execução de suas atividades laborais. Um eletricista que passa a maior parte de sua jornada com postura corporal inadequada e realizando repetidamente o levantamento de pesos está diretamente exposto ao risco

Equipamentos de proteção individual são itens essenciais para reduzir riscos de danos aos trabalhadores e tornar a atividade laboral mais segura. Assinale a alternativa que apresenta apenas equipamentos de proteção individual indicados para eletricistas.

Considere o desenho apresentado na figura a seguir, representando um trecho de uma instalação elétrica de baixa tensão, alimentada por um sistema bifásico (2F + N) com tensão nominal de 220 / 127 V:

(Arquivo pessoal; imagem usada com autorização)

Interpretando as informações contidas no desenho, pode- se afirmar que

Um circuito trifásico de baixa tensão alimenta uma carga trifásica simétrica e equilibrada de 15 240 W com fator de potência igual a 0,80. Sendo a tensão entre fases desse circuito igual a 220 V, e considerando \( \sqrt3 = 1,732 \) , a corrente de linha do circuito é aproximadamente igual a:

Um transformador de 500 VA com tensão primária nominal de 220 V e tensão secundária nominal de 50 V tem seus terminais conectados na configuração de autotransformador, com entrada de 220 V e saída de 270 V. Nessa condição, assinale a alternativa que apresenta a potência de saída em VA disponível para a carga obtida a partir do transformador original.

Um motor de indução trifásico possui potência mecânica nominal de 8 kW. Quando conectado a uma rede trifásica de 380 V, possui corrente nominal de 19 A, com fator de potência igual a 0,80. Considere \( \sqrt 3 = 1,732 \). O rendimento desse motor em condições nominais de operação, em valores percentuais, é aproximadamente igual a:

Um equipamento de aquecimento do setor de alimentação da prefeitura é internamente composto por 06 (seis) resistências com potência individual de 440 W, conectadas em paralelo, em sua configuração original. A tensão nominal de alimentação do equipamento é de 220 V. Após ser submetido a uma manutenção, a proteção contra sobrecorrente do equipamento começou a atuar, indicando uma anomalia de funcionamento. O eletricista da prefeitura atestou que 01 (um) dos elementos de aquecimento foi substituído por um componente de características desconhecidas, diferentes dos elementos originais, e que a corrente de operação do equipamento após a manutenção encontrava-se 25% acima da corrente nominal de operação do equipamento. Após o diagnóstico do defeito, o eletricista concluiu que o elemento de aquecimento que foi substituído tem potência nominal igual a:

Uma rede elétrica predial de uma edificação pública foi originalmente projetada com entrada de energia de alimentação monofásica e tensão nominal de 127 V. A necessidade de aumento de cargas motivou a alteração do sistema de fornecimento para uma entrada de energia bifásica, com tensão de 220 V (VFF) / 127 V (VFN). Considere um circuito de alimentação composto por condutores com corrente de projeto de 25 A em 127 V, devidamente corrigidas para agrupamento e temperatura em sua condição de instalação. Se o mesmo circuito for adequadamente conectado ao novo sistema de alimentação para uma tensão de 220 V, a potência aparente de carga admitida nas mesmas condições de instalação é igual a:

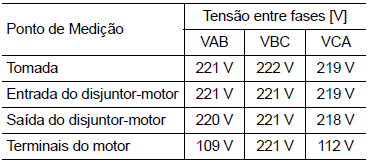

Uma máquina é mecanicamente acionada por um motor de indução trifásico, que é alimentado por um disjuntormotor que atua como seu dispositivo de manobra e proteção. A tensão de alimentação é trifásica, com valor nominal entre fases de 220 V. Subitamente, o equipamento apresentou defeito, e o motor não é capaz de partir. Ao analisar o problema, o eletricista realizou medições de tensão em diversos pontos do sistema elétrico da máquina, com o disjuntor-motor na posição “Ligado”, e foram encontrados os seguintes valores:

Com base nas medições, o defeito apresentado no equipamento é:

Nas instalações de redes elétricas aéreas de distribuição urbanas onde estão presentes condutores de média e baixa tensão e redes de telecomunicações e outros serviços, o conjunto de condutores situado na parte mais alta da rede, próximos ao topo dos postes, compõe:
