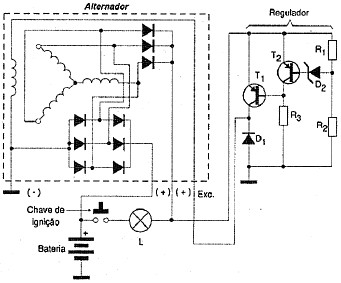

A figura abaixo mostra o diagrama de um alternador com circuito regulador de tensão utilizando transistores de potência.

Fonte: https://www.newtoncbraga.com.br/images/stories/artigos8/art0094_09.png

Analise as afirmativas abaixo com relação aos componentes presentes no regulador.

1. Os dois transistores mostrados na figura são do tipo PNP.

2. Os transistores possuem três terminais nomeados de base, coletor e emissor.

3. Apesar dos diodos D1 e D2 serem diferentes, os terminais deles possuem a mesma nomenclatura: ânodo e cátodo.

Assinale a alternativa que indica todas as afirmativas corretas.

A figura abaixo mostra o diagrama de um alternador com circuito regulador de tensão utilizando transistores de potência.

Fonte: https://www.newtoncbraga.com.br/images/stories/artigos8/art0094_09.png

Assinale a alternativa correta.

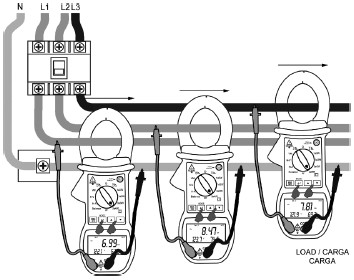

Deseja-se medir a potência ativa de um sistema trifásico a 4 fios. A figura abaixo apresenta uma solução dessa medida utilizando um único equipamento fazendo 3 medidas consecutivas.

Os medidores são colocados após um dispositivo de proteção.

Assinale a alternativa que apresenta o nome do dispositivo de proteção utilizado nessa instalação elétrica.

Deseja-se medir a potência ativa de um sistema trifásico a 4 fios. A figura abaixo apresenta uma solução dessa medida utilizando um único equipamento fazendo 3 medidas consecutivas.

Os valores principais mostrados na figura representam as potências ativas de cada fase (Pa = 6,99 kW, Pb = 8,47 kW e Pc = 7,81 kW).

Para saber a potência total trifásica (Ptotal), é preciso fazer qual operação matemática com os valores lidos?

Deseja-se medir a potência ativa de um sistema trifásico a 4 fios. A figura abaixo apresenta uma solução dessa medida utilizando um único equipamento fazendo 3 medidas consecutivas.

Sabendo que o valor principal indicado no display é a potência ativa, assinale a alternativa que contém o nome do aparelho utilizado nessas medições.

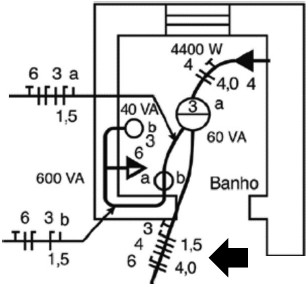

O circuito abaixo mostra parte de uma instalação elétrica residencial.

Assinale a alternativa que indica corretamente o número de fios e as suas funções no eletroduto de entrada do cômodo (em destaque com uma seta).

O circuito abaixo mostra parte de uma instalação elétrica residencial.

Assinale a alternativa correta.

O circuito mostrado na figura abaixo é muito utilizado para alterar a tensão aplicada na carga.

Analise as afirmativas abaixo:

1. Colocando uma lâmpada incandescente como carga, ao alterar a resistência no potenciômetro P1 a intensidade luminosa da lâmpada será dimerizada.

2. Colocando um chuveiro elétrico como carga, a temperatura da água será ajustada pelo potenciômetro P1.

3. Colocando uma bateria como carga, a velocidade de carga da bateria será ajustada pelo potenciômetro P1.

4. Uma variação na resistência do potenciômetro P1 tem por consequência uma tensão contínua com amplitude variável nos terminais de carga.

Assinale a alternativa que indica todas as afirmativas corretas.

O circuito mostrado na figura abaixo é muito utilizado para alterar a tensão aplicada na carga.

O circuito apresenta dois dispositivos semicondutores. Qual a nomenclatura desses dois dispositivos?

Assinale a alternativa que apresenta o nome do componente eletrônico cujo valor de resistência elétrica é inversamente proporcional ao valor da tensão aplicada aos seus terminais.

Este componente é geralmente utilizado como elemento de proteção contra transientes de tensão em circuitos, tal como em filtros de linha.
