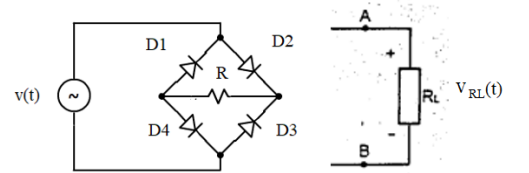

Circuitos a diodos são circuitos eletrônicos compostos por diodos interligados em determinados arranjos. Os diodos são dispositivos semicondutores cuja passagem de corrente elétrica se dá em apenas um sentido. Estes circuitos são usados para aplicações como: retificação de tensão, limitação de amplitude e controle de corrente. Considere o circuito a diodos mostrado abaixo:



Sabendo que a fonte de tensão alternada é dada por v(t) = 24 sen(2π60t) V, os diodos são de silício e o valor do Resistor R é 120 Ω, marque a alternativa que ilustra o valor da corrente média numa carga R_L conectada a este circuito.

Softwares Computer Aided Design (CAD) são softwares de desenho auxiliado por computador. Eles são usados para projetar e documentar projetos diversos, substituindo os já ultrapassados rascunhos e desenhos manuais por processos automatizados. O AutoCAD, criado pela empresa Autodesk, é sem dúvidas o software mais utilizado por engenheiros e arquitetos na elaboração de projetos e design de produtos. Tendo como referência o Autocad 2023, classifique V para as sentenças verdadeiras e F para as falsas.

( ) Com o comando Line (atalho L) é possível criar vários segmentos de reta entre os pontos indicados, em que cada segmento é um objeto de linha, o qual pode ser editado separadamente.
( ) A ferramenta de visualização Pan (atalho P) permite deletar a área de desenho selecionada sempre que o usuário desejar.
( ) A ferramenta de precisão Grid Mode (atalho tecla F7) permite se ativar ou desativar o grid de fundo da tela de desenho.
( ) O comando Mirror (atalho MI) é utilizado para se espelhar um desenho.

Assinale a alternativa que apresenta a sequência CORRETA, respectivamente.

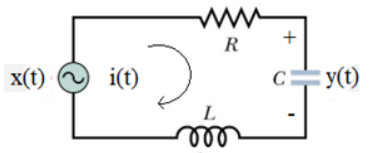

A modelagem no domínio do tempo de circuito, RLC série, descreve o comportamento do circuito no decorrer do tempo, em que equações diferenciais são empregadas para representar a tensão e a corrente do circuito. A solução analítica das equações diferenciais auxiliam no estudo do comportamento do circuito no tempo, em duas partes, comportamento transitório e em estado estacionário. Considere o Circuito RLC Série mostrado abaixo:



Tomando por base o circuito e a Teoria de Controle, classifique V para as sentenças verdadeiras e F para as falsas.

( ) O sistema é de primeira ordem, pois possui somente dois elementos armazenadores de energia.
( ) A Função de Transferência do circuito é
( ) A Função de Transferência do circuito é de segunda ordem, cujo valor do numerador é nulo, pois o sistema não foi realimentado.
( ) O Diagrama de Bode de Circuitos RLC, utilizados como Filtros, é usado para analisar as características da resposta no domínio do tempo à entrada senoidal de tensão.

Assinale a alternativa que apresenta a sequência CORRETA, respectivamente.

Os operadores utilizados na Teoria de Componentes Simétricas, aplicados a Sistemas Elétricos de Potência, são operadores matemáticos cuja função é transformar sistemas trifásicos desequilibrados em sistemas trifásicos equilibrados, tornando a análise dos circuitos elétricos mais fácil. Os operadores são números complexos, comumente representados em sua forma polar, que são essenciais para a utilização do método das componentes simétricas nos Sistemas Elétricos. Sabendo disso, marque a alternativa CORRETA em relação às propriedades do operador a

O Transformador de Corrente (TC) é um equipamento que contribui para os instrumentos de medição e proteção dos sistemas elétricos trabalharem de forma adequada e segura. Assim não é necessário que a corrente nominal do sistema, que possui elevado valor, seja a mesma necessária para o funcionamento da carga. O TC tem como finalidade isolar magneticamente os dispositivos de controle, medição e proteção dos circuitos de alta tensão, disponibilizando no seu enrolamento secundário uma corrente de menor amplitude, proporcional à do enrolamento primário, adequada para a operação dos referidos dispositivos.
As correntes nominais disponíveis no enrolamento secundário do TC possuem valores padronizados pelas Normas ABNT (Associação Brasileira de Normas Técnicas) ou ANSI (American National Standards Institute), esta última uma Norma Europeia. Considere que no terminal primário de um TC com relação de transformação (RTC: 600/5) circula uma corrente de 480 A em situação normal.

Considere ainda que em situação de curto-circuito, devido a uma falta, circule uma corrente no primário de 8400 A. Sabendo disso, marque a alternativa correta que ilustre os valores da corrente no secundário do TC nas situações normal e de curto-circuito, respectivamente.

Um relé de monitoramento de sobrecorrente tem a função de proteger os dispositivos contra surtos (sobrecargas e curto circuito), que elevem excessivamente a amplitude da corrente elétrica no sistema elétrico. Sobre as características dos relés de sobrecorrente, classifique V para as sentenças verdadeiras e F para as falsas.

( ) Um relé de monitoramento de sobrecorrente é colocado em paralelo com o circuito que deve proteger. Se a corrente no circuito que está sendo monitorado subir acima do limite definido no relé de sobrecorrente, o relé irá “desarmar” e abrir o circuito. Isso evita danos ao equipamento ou ferimentos nas pessoas.
( ) Existem vários tipos de relés de sobrecorrente atualmente disponíveis no mercado. Diferem principalmente em seus recursos e funções, princípio de funcionamento e projeto e ainda tipo de sobrecorrente a atuar.
( ) Um relé de sobrecorrente instantâneo é projetado para resguardar o sistema contra níveis elevados da amplitude da corrente, por um período de tempo pequeno, cerca de menos de 0,1 segundo.
( ) Os relés de sobrecorrente direcionais são projetados para utilização em proteções contra faltas em sistemas radiais, onde o fluxo de corrente se dá em qualquer direção.

Assinale a alternativa que apresenta a sequência CORRETA, respectivamente.

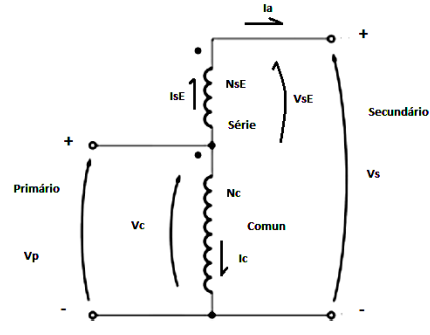

Os transformadores de potência são máquinas estáticas utilizadas para transformar os níveis de tensão e corrente de um circuito elétrico, sem alteração da frequência elétrica da rede. Os transformadores são fundamentais para a transmissão e distribuição de energia elétrica, possibilitando o transporte da energia desde a geração até os centros consumidores. A Figura abaixo ilustra um transformador de potência aparente nominal de 112,5VA, tensão nominal primária de 220V e tensão nominal secundária de 20V, que foi conectado de forma a desempenhar um papel de autotransformador.



Uma tensão de 220V é aplicada no terminal primário deste transformador e uma carga é conectada ao terminal secundário do autotransformador. Sabendo que o valor da carga é tal que exige do transformador a sua potência nominal, marque a alternativa que apresenta o valor da potência aparente entregue à carga, caso o autotransformador seja conectado em ligação aditiva.

As Funções de Transferência são usadas para representar sistemas através de diagramas de blocos e também para efetuar análises no domínio do tempo e da frequência. Também são usadas para viabilizar projetos de controladores. Como vantagem principal, elas permitem que se utilizem equações algébricas em vez de equações diferenciais, simplificando a análise e projeto de sistemas. Sabendo disso, marque a alternativa que ilustra o valor em regime estacionário da Função de Transferência abaixo, para uma entrada a degrau unitário.

G(s) = 100/s²+12s+32

A NBR 5410 (Norma Brasileira de Instalações Elétricas de Baixa Tensão) estabelece as condições mínimas para oferecer a segurança e o bom funcionamento de sistemas elétricos de baixa tensão nas edificações. A norma visa proteger pessoas e animais, preservar bens materiais e garantir o funcionamento adequado das instalações elétricas. Sabendo disso, marque a alternativa que indica o valor das tensões máximas presentes nas instalações cobertas por esta norma.

Nos circuitos, em regime permanente, não há variações de tensões e correntes com o tempo, mesmo depois de um período transitório. Após o circuito ter alcançado o regime permanente, as tensões e correntes permanecem constantes no tempo, e os elementos do circuito, resistores, capacitores e indutores, atingem um estado de equilíbrio. Um circuito elétrico em regime permanente possui uma fonte de tensão Senoidal

e(t) = 300 sen(175t) V

Analise a fonte do circuito e marque a alternativa que ilustra, respectivamente, o valor de sua amplitude de pico, em Volts; o valor de sua amplitude pico a pico, em Volts; o valor de seu período, em milissegundos; o valor de sua frequência, em Hz; e o valor do tempo, em milissegundos, necessários para a tensão senoidal excursionar meio ciclo.
