Ao efetuar um pequeno reparo eletrônico em uma picotadeira de papel, um eletricista da Prefeitura de Biguaçu identificou um capacitor eletrolítico polarizado de 2200 µF / 25 V com defeito. Ele foi incumbido por seu superior, utilizando um recurso para compras emergenciais de pequeno vulto, a procurar uma loja de componentes eletrônicos e adquirir o referido componente para posteriormente realizar a substituição.
Na loja, o vendedor informou que esse modelo específico não estava mais sendo comercializado, mas que havia outros modelos que poderiam ser utilizados na placa, com pequenas adaptações, e que desempenhariam a mesma função sem riscos ao funcionamento do circuito.
Assinale, dentre as alternativas abaixo, a escolha do capacitor equivalente adequado para essa manutenção:

Dado o circuito abaixo assinale a alternativa que representa corretamente a corrente elétrica que circula pela lâmpada.

Considerando o circuito a seguir assinale a alternativa que representa a potência dissipada no resistor "Rx".

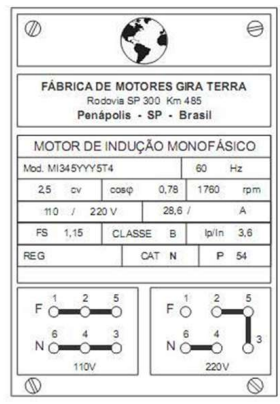

Você é eletricista da Prefeitura de Biguaçu e foi designado para instalar um motor de indução monofásico de 6 terminais, cuja placa de identificação está representada na figura a seguir. Sabendo que a rede monofásica no local da instalação é de 220 V, assinale a alternativa que representa corretamente a forma de conexão do motor.

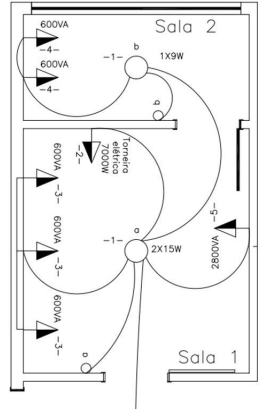

O desenho a seguir é parte de um projeto predial entregue a um eletricista para execução. Trata-se de uma instalação de 220 V (F + N + T). O eletricista precisa fazer a lista de materiais que deverá requisitar no almoxarifado para executar a instalação. Assinale a alternativa que melhor representa essa lista.

Uma eletricista da Prefeitura de Biguaçu recebeu uma ordem de serviço para instalar o circuito destinado a alimentar um ar-condicionado em uma escola da cidade. Ao chegar ao almoxarifado para requisitar os condutores necessários, ela se depara com a ausência de condutores na cor verde, que constavam em sua lista para realizar a conexão do condutor de proteção (terra) ao equipamento. Conhecendo as normas e a boa prática, ela toma uma atitude. Assinale a alternativa que representa a atitude correta tomada pela eletricista.

Em um circuito monofásico de 220 V que alimenta uma sala com 5 computadores, foi medida uma corrente elétrica de 8 A e uma potência ativa de 2070 W. Assinale a alternativa que representa o fator de potência desse circuito.

Um eletricista está instalando um circuito alimentador trifásico cujos condutores de fase e neutro possuem seção transversal de 240 mm² em cobre. Esse eletricista também precisa instalar o condutor de proteção (terra) nesse circuito. Assinale, dentre as alternativas a seguir, a seção mínima que ele pode utilizar para o condutor de proteção.

Existem instrumentos de medição de grandezas elétricas utilizados em diversas aplicações. Sobre esses instrumentos, analise as afirmativas a seguir e assinale a alternativa correta.

I.O megômetro é um instrumento de medição de alta precisão projetado especificamente para medir resistências elétricas muito baixas, geralmente na faixa de miliohms.
II.A pinça amperimétrica (também conhecida como alicate amperímetro) é um instrumento de medição elétrica essencial que permite medir a corrente elétrica em um condutor sem a necessidade de interromper o circuito.
III.O funcionamento da pinça amperimétrica baseia-se em princípios eletromagnéticos que variam conforme o tipo de corrente a ser medida.Para corrente alternada (AC), a medição baseia-se no princípio da indução eletromagnética, semelhante a um transformador. Já para corrente contínua (DC), a medição baseia-se no Efeito Hall.

Os inversores de frequência e as softstarters são dispositivos amplamente utilizados na partida e no controle de motores elétricos. Cada um desses equipamentos possui características próprias relacionadas à forma de operação, controle de torque, velocidade e corrente de partida.

Considerando as particularidades de funcionamento desses dispositivos, analise as afirmativas a seguir e assinale a alternativa correta:

I.O inversor de frequência é um dispositivo eletrônico usado exclusivamente na partida e parada suave de motores de indução trifásicos.
II.A softstarter reduz a corrente de partida, diminui esforços mecânicos, controla velocidade após a partida e permite a reversão.
III.O inversor de frequência permite, entre outras funções, o controle da velocidade do motor, o controle de torque, partida e parada suave, frenagem eletrônica, reversão de rotação e economia de energia.
