A Mira falante é uma ferramenta usada em levantamentos topográficos, consiste em uma régua graduada, com as divisões pintadas em preto e vermelho. Na imagem abaixo, têm-se uma visada onde é possível fazer a leitura do fio inferior, médio e superior. A medida da leitura do fio médio em mm é aproximadamente:

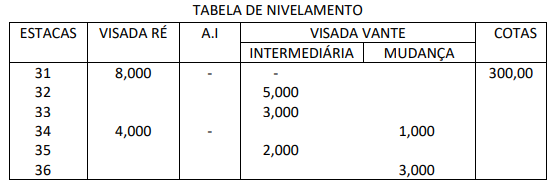

O Topógrafo está preenchendo a caderneta de campo de um levantamento altimétrico para fazer curvas de nível em um terreno acidentado:



Baseado na tabela, após o preenchimento da mesma, a soma das cotas das estacas 35 e 36 é de:

Na figura abaixo, têm-se uma linha formada pelo encontro de duas vertentes opostas (cumes) e segundo a qual as águas se dividem para uma e outra vertente. As curvas de nível representam o acidente geográfico:

O Nivelamento Trigonométrico baseia-se na medição de distâncias horizontais e dos ângulos de inclinação para a determinação da cota de um ponto por meio de relações trigonométricas. Julgue as assertivas acerca do Nivelamento Trigonométrico e equipamentos usados nesse método:

I. É considerado de pequeno alcance quando trabalha com visadas < 250 m.
II. O clinômetro analógico ou digital é indicado para a medida de ângulos de até ± 30° e lances inferiores a 150m.
III. O clinômetro analógico ou digital é constituído por luneta, arco vertical e vernier e bolha tubular.
IV. Para nivelamentos trigonométricos de grande alcance (visadas > 250 m) não se considera o efeito da curvatura da Terra.

A partir das assertivas apresentadas, conclui-se:

O Teodolito é um instrumento de precisão para medir ângulos horizontais e ângulos verticais muito usados nos trabalhos topográficos e geodésicos. Podem ser mecânicos, automáticos, ópticos ou digitais. Não é componente de um teodolito:

A Fotogrametria tem por objetivo efetuar medições a partir de fotografias para a elaboração de mapas topográficos (geodésicos, planimétricos e outros). Julgue as assertivas acerca da Fotogrametria:

I. A Fotogrametria Aérea utiliza estações móveis no espaço (aviões ou balões) para produzir fotografias.
II. A Fotointerpretação realiza o estudo sistemático das fotografias para a identificação de objetos e sua significância.
III. A Fotogrametria Aérea não permite a visualização em 3D de um par de fotografias consecutivas.
IV. Os dados obtidos por meio da Fotogrametria são usados para a elaboração de mapas planialtimétricas.

Baseado nas assertivas apresentadas, é correto afirmar que:

Na representação da superfície terrestre são efetuadas medidas de grandeza como distâncias e desníveis. Essas medições são afetadas inevitavelmente por erros. É um exemplo de um tipo de erro causado por condições ambientais:

A medição indireta de uma distância consiste em calcular uma distância a partir de medições de outras grandezas, que permite calculá-las sem a necessidade de percorrer o alinhamento para compará-la com uma grandeza padrão´. Este método de medição é denominado(a):

O topógrafo está com um trabalho para levantar a área de um terreno urbano, no desenvolvimento da atividade obteve uma poligonal (de 12 pontos) por meio de um levantamento planimétrico através de estação total. Sabe-se que o azimute encontrado no penúltimo alinhamento (caminhamento da poligonal no sentido horário) foi de 272°32’42”. O rumo correto para este ponto é de:

O perfil topográfico de um terreno ou área pode ser definido por vários métodos, com destaque para a Altimetria. Não é equipamento usado nos levantamentos altimétricos:
