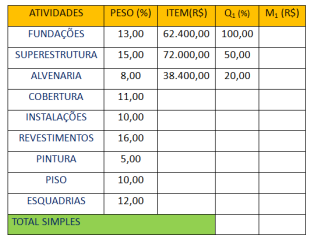

Na construção de uma loja comercial de 140,00m² de área construída, com previsão de conclusão da obra em 7 meses. O proprietário está analisando a aplicação dos recursos de execução da 1ª etapa da obra e o quadro abaixo é uma representação parcial do cronograma da obra. O valor total executado da obra em reais ao final de 1ª etapa:




Onde: Qn = Quantidade de serviço no mês n, em porcentagem; Mn = Valor do serviço no mês n.

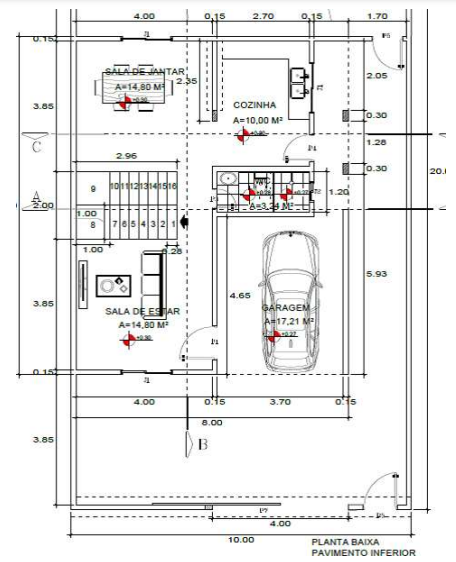

Na Planta Baixa é representada uma vista de cima de uma edificação, que possibilita ver todos os cômodos e suas respectivas medidas facilitando a execução da obra.



Analise as assertivas em relação à planta baixa da figura acima:
I. A planta baixa não apresenta garagem.
II. No projeto apresentado não existe área de serviço.
III. A cozinha não tem porta.
IV. A divisão interna da residência apresentada no projeto é da seguinte forma: garagem, sala de estar, bwc, sala de jantar, cozinha e escada.


Em relação às assertivas acima, pode-se afirmar:

Detalhes no desenho técnico como a espessura e o tipo de linhas utilizadas diferenciam os elementos representados e devem ser observadas para evitar interpretações equivocadas. Analise as assertivas acerca da espessura e tipo de linhas:

I. A linha contínua larga representa contornos e arestas visíveis.
II. A linha tracejada larga representa contornos e arestas não visíveis.
III. A linha traço ponto e estreita representa linha de centro.


Após a análise das assertivas, julgue-as:

O projeto hidráulico em uma edificação é ferramenta primordial no planejamento da distribuição dos pontos hidráulicos na obra, pois nele contém informações sobre a rede de alimentação, rede de distribuição, detalhes da caixa d’água e outros. Julgue as assertivas:

I. Na escolha da tubulação de hidrostática deve-se usar tubos de boa qualidade e que resistam a pressão hidrostática.

II. Caso a edificação tenha tubulações de amianto, o projeto deve prever a troca por tubulação de pvc, que é considerada uma prática ambientalmente correta.

III. O projeto deve apresentar o perfil isométrico da instalação hidráulica, que fornece detalhes como o diâmetro das tubulações e a quantidade e tipo de pontos hidráulicos.

IV. O projeto hidráulico só deve ser desenhado na escala de 1/75.



Após a análise das assertivas, indique a opção correta:

A Constituição Federal condiciona o ingresso no serviço público à aprovação prévia em concurso público de provas ou de provas e títulos, conforme o artigo 37 da Constituição Federal. Indique a opção incorreta acerca do serviço público:

O traço de concreto em massa feito pelo pedreiro, de composição 1:2:3 para enchimento de pilares de concreto devidamente posicionados no caixilho de madeira úmidos. A quantidade de materiais empregados na produção do concreto deve ser:

Na aula de Desenho Técnico o professor está orientando os alunos em uma atividade de dobragem de folha de papel A2 e usou o A4 como padrão para compreender a relação de equivalência entre os papéis da ABNT usados na impressão de projetos de Engenharia. A quantidade de folhas A4 que cabe em uma folha de A2 é indicada na opção:

Na contratação de armadores de ferro para a obra de construção de uma rodoviária tem como um dos itens exigidos na seleção é que o candidato tenha o conhecimento da relação entre a bitola das barras de aço em polegada e a medida correspondente em mm, fazer a leitura de projetos estruturais e a montagem correta da ferragem de vigas e pilares da obra. Em um dos itens da seleção havia uma pergunta acerca das bitolas das barras de 3/8” e 1/2” em mm, que é indicada na opção:

O uso de escala é importante para medir distâncias dentro de um projeto de Engenharia. Utilizando uma régua milimetrada em uma planta baixa, o Técnico de Edificações mediu e o comprimento de uma suíte obtendo 6,00cm e que o comprimento real do quarto será de 4,50m. A partir desses dados, pode-se afirmar que a escala da planta baixa é de:

Na reforma de uma edificação deve-se realizar ajustes, recuperação das propriedades técnicas, verificar novas demandas junto ao cliente, projetos técnicos e a legalização da obra junto ao CREA e a Prefeitura. Sobre o processo de reforma, pode-se afirmar:
