Questões do Concurso Pref. Brasília Minas-MG - COTEC

3520395 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: COTEC
Orgão: Pref. Brasília Minas-MG

Provas:

Desenhista Cadista
Provas ×

De acordo com as vistas ortográficas apresentadas a seguir, indique qual a perspectiva isométrica que corresponde às vistas:

Enunciado 4060566-1

Fonte: NBR 10.067: Princípios gerais de representação em desenho técnico. Rio de Janeiro: ABNT, 1995. p. 2.

Provas

Questão presente nas seguintes provas

3520394 Ano: 2024
Disciplina: Arquitetura
Banca: COTEC
Orgão: Pref. Brasília Minas-MG

Provas:

Desenhista Cadista
Provas ×

Desenho Técnico
Expressão e RepresentaçãoEstudo da Forma

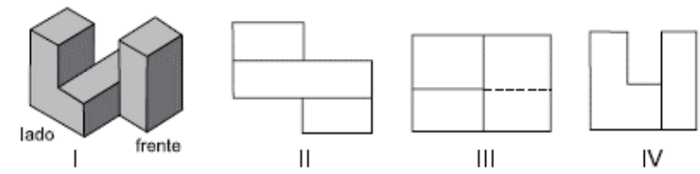

Na figura a seguir, observe a peça representada em I e as suas projeções ortogonais em II, III e IV.

Enunciado 4060565-1

Fonte: NBR 10.067: Princípios gerais de representação em desenho técnico. Rio de Janeiro: ABNT, 1995. p. 2.

Essas projeções mostram, correta e respectivamente, as vistas

Provas

Questão presente nas seguintes provas

3520393 Ano: 2024
Disciplina: Arquitetura
Banca: COTEC
Orgão: Pref. Brasília Minas-MG

Provas:

Desenhista Cadista
Provas ×

Desenho Técnico
Expressão e Representação
Legislação e NormasNormas sobre Processos de Projetos na Arquitetura
Processos de Projeto

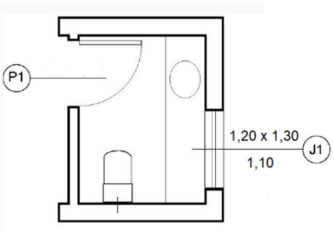

A figura a seguir representa a planta baixa de um banheiro.

Enunciado 4060564-1

Fonte: NBR 6492: Representação de projetos de arquitetura. Rio de Janeiro: ABNT, 1994. p. 23.

Nessa planta, a altura do peitoril, a largura e a altura da janela J1 valem, em metros, respectivamente:

Provas

Questão presente nas seguintes provas

3520392 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: COTEC
Orgão: Pref. Brasília Minas-MG

Provas:

Desenhista Cadista
Provas ×

Analise as linhas a seguir.
Enunciado 4060563-1

De acordo com a NBR 8403 (ABNT), as linhas discriminadas são utilizadas para as seguintes aplicações, respectivamente:

A

Contornos visíveis; linhas de centro; planos de corte; e contornos invisíveis.

B

Contornos visíveis; linhas de centro; contornos invisíveis; e planos de corte.

C

Contornos visíveis; contornos invisíveis; linhas de centro; e arestas visíveis.

D

Arestas invisíveis; contornos invisíveis; planos de corte; e linhas de centro.

E

Arestas visíveis; contornos de peças adjacentes; contornos invisíveis; e linhas de centro.

Provas

Questão presente nas seguintes provas

3520390 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: COTEC
Orgão: Pref. Brasília Minas-MG

Provas:

Desenhista Cadista
Provas ×

Qual o principal objetivo do desenho técnico?

Provas

Questão presente nas seguintes provas

3520389 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: COTEC
Orgão: Pref. Brasília Minas-MG

Provas:

Desenhista Cadista
Provas ×

Qual tipo de escala é utilizado quando o desenho representa o objeto em tamanho maior que o real?

Provas

Questão presente nas seguintes provas

3520388 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: COTEC
Orgão: Pref. Brasília Minas-MG

Provas:

Desenhista Cadista
Provas ×

Ao escolher a escala para um desenho técnico, qual fator deve ser considerado?

Provas

Questão presente nas seguintes provas

3520386 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: COTEC
Orgão: Pref. Brasília Minas-MG

Provas:

Desenhista Cadista
Provas ×

Um terreno retangular é representado em um desenho na escala 1:500. Se as medidas do terreno, no desenho, são 10 cm por 8 cm, quais são as medidas reais do terreno?

Provas

Questão presente nas seguintes provas

3520385 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: COTEC
Orgão: Pref. Brasília Minas-MG

Provas:

Desenhista Cadista
Provas ×

Qual das alternativas a seguir descreve corretamente a principal diferença entre a perspectiva isométrica e a dimétrica?

A

As arestas são dimensionadas com valores diferentes daqueles do objeto real, na perspectiva isométrica; ao contrário da dimétrica.

B

Os eixos formam ângulos iguais entre si, na perspectiva isométrica; enquanto um dos ângulos difere dos demais na perspectiva dimétrica.

C

A perspectiva dimétrica utiliza linha auxiliar para a sua construção, diferentemente da isométrica.

D

A perspectiva isométrica é a única que apresenta ângulos de 30° entre as arestas do objeto e a linha horizontal auxiliar.

E

A perspectiva isométrica apresenta uma distorção visual maior, pois todos os eixos são igualmente encurtados.

Provas

Questão presente nas seguintes provas

3520384 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: COTEC
Orgão: Pref. Brasília Minas-MG

Provas:

Desenhista Cadista
Provas ×

De acordo com a NBR 8403, que dispõe sobre a aplicação, tipos e largura das linhas utilizadas no desenho técnico, qual o tipo de linha utilizado para representar detalhes situados antes do plano de corte?
