Para arredondar o encontro de linhas ou os cantos de um retângulo, de acordo com um raio dado no AutoCAD é correto usar o comando.

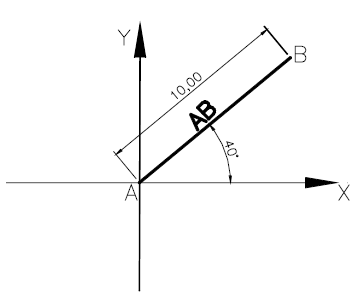

Dada a reta AB abaixo, o desenhista irá representá-la no AutoCAD, usando o sistema de coordenada polar, sendo que o ponto A tem a coordenada de 0,0 (absoluta) já o B terá coordenada relativa. Após desenhar o ponto A o desenhista para fazer o ponto B usando o comando LINE irá digitar na linha de prompt o seguinte ______________________ e, em seguida, o comando enter. Obs.: O eixo X e Y não serão desenhados.

A alternativa que completa corretamente a lacuna é:

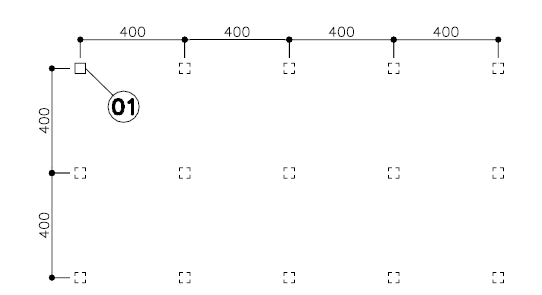

O comando que deverá ser usado do Auto CAD será:

Expressamos e recebemos as expressões visuais em três níveis. Assinale a alternativa que apresenta esses níveis.

Sempre que uma obra é projetada e feita, esboçada e pintada, desenhada, etc., a substância visual é composta de elementos básicos. Assinale a alternativa que apresenta apenas elementos básicos da substância visual.

Na colocação das cotas nos desenhos devemos obedecer aos princípios gerais. Dentre as alternativas abaixo apenas uma NÃO está de acordo com esses princípios. Assinale-a.

A medida padrão para os levantamentos é o metro (m), para facilitar a sua leitura são usadas as suas subdivisões, entre eles o decâmetro (dam), quilômetro (km) e hectômetro (hm). Dada a distância de 4550m, marque a alternativa que representa essa medida em decâmetro, quilômetro e hectômetro.

Segundo o detalhe de esgotos abaixo identifique os elementos numerados 01, 02, 03 e 04, de acordo com a terminologia usada nos projetos de instalações hidrosanitárias.

Assinale a alternativa correta

Identifique os símbolos gráficos abaixo, usados nos projetos de arquitetura para especificar o local de acabamento do revestimento, se for parede, piso ou teto. Relacione a 1ª com a 2ª coluna

1. Triângulo ( ) Significa parede

2. Quadrado ( ) Significa Piso

3. Círculo ( ) Significa forro

A seqüência correta de cima para baixo é:

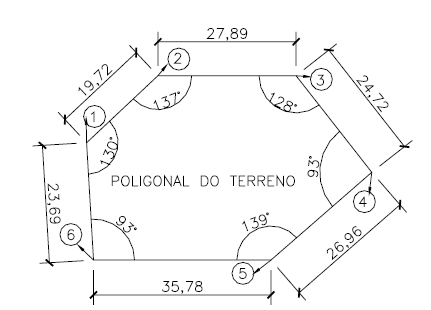

Observe a figura abaixo que representa a projeção horizontal de um terreno

Assinale a alternativa que apresenta o tipo de levantamento usado para medição dos ângulos e distâncias entre os pontos 1, 2, 3, 4, 5 e 6 da poligonal acima.
