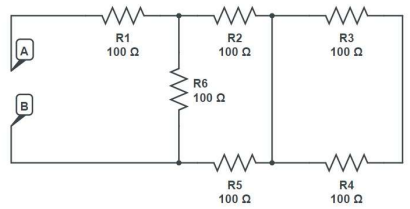

Durante análise de um circuito montado apenas com resistores associados em série e paralelo, foi apresentado o seguinte esquema:

Considerando a medição com um ohmímetro nos pontos "A" e "B", qual será o valor lido pelo instrumento?

Em uma instalação residencial, deseja-se dimensionar o condutor para alimentar um circuito de tomadas monofásicas de uma cozinha. A carga total prevista para este circuito é de 4.500 W. A tensão de alimentação é de 127 V e o fator de potência da carga é estimado em 0,8. Considerando que o condutor será instalado em eletroduto aparente, qual a seção mínima do condutor de cobre, em mm², que deve ser utilizada?
Dados:

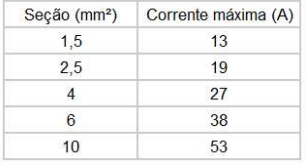

Tabela: Capacidade de condução de corrente para condutores de cobre em eletroduto aparente (valores aproximados, conforme NBR 5410)

Em um circuito elétrico residencial, o eletricista está analisando um circuito composto por resistores, capacitores e indutores conectados em série e paralelo. Ele deve determinar as características do circuito para garantir uma instalação eficiente e segura. Analise as afirmações a seguir sobre circuitos elétricos:

I.Em um circuito série, a corrente que passa por todos os componentes é a mesma.
II.Em um circuito paralelo, a tensão em cada componente é a mesma, independentemente de suas resistências.
III.A resistência total de um circuito em série é menor do que a menor resistência do circuito.
IV.Em circuitos de corrente alternada (CA), os indutores e capacitores podem criar uma defasagem entre corrente e tensão.
V.Em um circuito paralelo, a resistência equivalente é sempre maior do que a resistência do maior resistor conectado.

A partir destas informações, escolha a alternativa que representa as afirmações corretas.

Em uma instalação elétrica industrial, o eletricista precisa escolher disjuntores adequados para proteger diferentes tipos de circuitos, que incluem motores, iluminação, e circuitos com alta carga indutiva. Ele deve selecionar corretamente entre disjuntores termomagnéticos, disjuntores de caixa moldada, disjuntores miniatura e disjuntores diferenciais-residuais, com base nas especificações de cada circuito e nas normas de proteção.
Com base nos tipos de disjuntores e suas características, analise as afirmações abaixo:

I.Disjuntores termomagnéticos são indicados para proteger circuitos contra sobrecarga e curto-circuito, pois possuem dois mecanismos de atuação: um térmico e outro magnético.
II.Disjuntores diferenciais-residuais são projetados para proteger exclusivamente contra sobrecarga em circuitos residenciais.
III.Disjuntores de caixa moldada suportam correntes mais elevadas e são recomendados para circuitos de alta potência em instalações industriais.
IV.Disjuntores miniatura não são recomendados para circuitos residenciais de baixa potência, como iluminação e tomadas de uso geral, devido à sua limitada capacidade de interrupção.
V.Disjuntores diferenciais-residuais têm a função de detectar correntes de fuga para a terra, protegendo pessoas contra choques elétricos.

Qual alternativa que contém somente afirmações corretas?

Durante a instalação elétrica em um edifício de médio porte, o eletricista é responsável por organizar e balancear os quadros de distribuição para atender todos os andares e setores do prédio, que inclui escritórios, áreas de convivência e uma sala técnica. Cada quadro deve ser organizado de maneira a garantir segurança, facilidade de manutenção, e balanceamento de cargas entre as fases, além de incluir dispositivos de proteção adequados para cada tipo de circuito. Uma demanda específica exige o uso de disjuntores diferenciais (DR) em alguns circuitos críticos e uma cuidadosa consideração sobre o dimensionamento e o balanceamento para minimizar problemas de desbalanceamento e queda de tensão. Com base neste cenário, analise as alternativas a seguir e identifique a prática correta para garantir a eficiência e a segurança da instalação elétrica:

Um eletricista foi contratado para realizar a instalação dos acabamentos elétricos em uma residência. No quarto principal, ele precisa instalar tomadas de energia e interruptores de acordo com o padrão brasileiro de segurança e estética. Para isso, ele considera o uso de acabamentos que não apenas facilitem o uso, mas também sejam duráveis e sigam as normas de segurança, especialmente ABNT NBR 5410, garantindo que a instalação atenda aos padrões exigidos.
Dentre as opções a seguir, qual representa a melhor prática para a instalação de acabamentos elétricos em tomadas e interruptores de forma segura e eficiente, segundo a ABNT NBR 5410?

Um eletricista foi chamado para solucionar um problema em uma residência onde os moradores relataram que, ao ligar o micro-ondas na cozinha, as luzes da sala de estar piscam e, eventualmente, o disjuntor do circuito desarma. Ao inspecionar a instalação, o eletricista verifica que tanto o micro-ondas quanto as luzes da sala de estar estão conectados ao mesmo circuito elétrico.
Considerando as boas práticas e normas de instalações elétricas, qual das alternativas abaixo descreve a ação correta a ser tomada pelo eletricista para resolver o problema?

Um eletricista está realizando a instalação elétrica em um apartamento de alto padrão. O projeto inclui circuitos de iluminação controlados por interruptores simples e paralelos, além de circuitos de tomadas de uso geral e de uso específico para eletrodomésticos de alta potência, como ar-condicionado e forno elétrico. Durante a execução, ele precisa garantir que cada circuito esteja devidamente dimensionado e ligado conforme as normas de segurança e eficiência.
Considerando o exemplo acima, qual das alternativas a seguir descreve corretamente uma prática segura e eficaz para o esquema de ligação em instalações residenciais?

Ao realizar medições em um circuito elétrico, um eletricista utiliza diversos instrumentos. Baseado nisto, analise as afirmativas a seguir:

I.O amperímetro deve ser ligado em série com o componente onde se deseja medir a corrente, para que toda a corrente passe por ele.
II.O voltímetro deve ser ligado em paralelo com o componente onde se deseja medir a tensão, para que a diferença de potencial seja medida diretamente.
III.O ohmímetro deve ser ligado em série com o componente para medir a resistência, pois a corrente que passa pelo ohmímetro é a mesma que passa pelo componente.
IV.O multímetro pode ser utilizado para medir tensão, corrente e resistência, desde que seja selecionada a função correta e as conexões sejam realizadas adequadamente.
V.O wattímetro é utilizado para medir a potência elétrica e deve ser ligado somente em série com a carga, para que toda a potência passe por ele.

Considerando as ligações corretas desses instrumentos, assinale a alternativa que contém apenas as afirmações corretas:

Um eletricista está analisando o projeto elétrico de uma residência para instalar o sistema de iluminação e as tomadas de força. No desenho elétrico, ele identifica diferentes símbolos e legendas que indicam a posição de interruptores, tomadas, pontos de luz e o quadro de distribuição. O eletricista observa, também, que o projeto especifica um circuito exclusivo para a área de serviço, outro para a cozinha, e um terceiro para as tomadas dos quartos. Além disso, o desenho indica que todas as tomadas da cozinha devem ser do tipo 20 A, devido ao uso de eletrodomésticos de alta potência.
Com base nas boas práticas e normas para a interpretação de desenhos elétricos prediais, qual das opções abaixo descreve uma prática correta para a instalação, considerando o projeto apresentado?
