Um motor elétrico de indução possui uma potência nominal de 30 CV e pode trabalhar em sobrecarga até o valor equivalente de 23814 W no eixo do motor. Assinale a alternativa que apresenta o fator de serviço que o motor pode trabalhar. Se necessário, utilize 1CV = 735W.

A Lei Federal n.º 14.133/2021 estabelece normas gerais de licitação e contratação para as Administrações Públicas diretas, autárquicas e fundacionais da União, dos Estados, do Distrito Federal e dos Municípios. Essa lei abrange:
I. os órgãos dos Poderes Legislativo e Judiciário da União, dos Estados e do Distrito Federal e os órgãos do Poder Legislativo dos Municípios, quando no desempenho de função administrativa. II. os fundos especiais e as demais entidades controladas direta ou indiretamente pela Administração Pública. III. as empresas públicas, as sociedades de economia mista e as suas subsidiárias, regidas pela Lei nº 13.303, de 30 de junho de 2016.
Assinale a alternativa que apresenta apenas os itens abrangidos pela lei 14133/2021 apresentada.

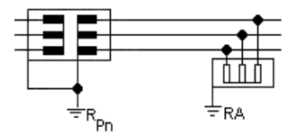

A NBR 14039 preconiza as normas para instalações elétricas de média tensão. Nessa norma são apresentados os esquemas de aterramento que devem ser seguidos de acordo com a aplicação específica. Observe a figura com um esquema de aterramento apresentado nessa norma.


Assinale a alternativa que apresenta o tipo de esquema de aterramento da figura apresentada, de acordo com a NBR 14039.

O projeto, a instalação e os materiais utilizados em um SPDA devem atender plenamente a Norma NBR 5419, não sendo admitidos quaisquer recursos artificiais destinados a aumentar o raio de proteção dos captores. Diante disso, analise as afirmativas que apresentam os métodos permitidos nos projetos dos captores de um SPDA e assinale a alternativa que apresenta os métodos dos captores permitidos pela NBR 5419.
I. Método do ângulo de proteção. II. Método dos captores ionizantes. III. Método da esfera rolante ou fictícia IV. Método dos condutores em malha ou gaiola.
Assinale a alternativa que os métodos abrangidos pela NBR 5419 estão CORRETOS.

Os transformadores de corrente para proteção podem ser classificados de acordo com a impedância do enrolamento secundário. Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Os transformadores de corrente de núcleo toroidal que são utilizados para proteção possuem um valor de reatância de dispersão do secundário insignificante.
PORQUE
II. Seus enrolamentos do secundário são uniformemente distribuídos.

A respeito dessas asserções, assinale a alternativa CORRETA.

Os condutores de aterramento devem ser instalados de forma adequada em uma instalação elétrica, sendo dimensionado como instruído na NBR 5410. Considerando o que a NBR 5410 preconiza para a seção mínima dos condutores de aterramento enterrados no solo, analise as afirmativas e marque V para as verdadeiras e F para as falsas, em seguida, assinale a alternativa que apresenta a ordem CORRETA de V e F.
( ) Quando protegido contra corrosão e contra danos mecânicos, o condutor de aterramento de cobre deve ter no mínimo uma seção de 2,5 mm2. ( ) Quando não protegido contra corrosão, o condutor de aterramento de cobre deve ter no mínimo uma seção de 50 mm2 para solos ácidos ou alcalinos. ( ) Quando protegido contra corrosão, mas não protegido contra danos mecânicos, o condutor de aterramento de cobre deve ter no mínimo uma seção de 16 mm2.

O AUTOCAD é uma ferramenta muito utilizada nos projetos em engenharia. Para facilitar a sua organização, os comandos são agrupados de acordo com a sua função. Considerando o AUTOCAD 2024 na versão em inglês, o comando HATCH está em qual grupo?

Para a implementação de uma instalação elétrica deve ser atendido os critérios estabelecidos em normas, como a NBR 5410. Com isso, analise as afirmativas a seguir.
I. A detecção de sobrecorrentes deve ser prevista em todos os condutores fase e neutro, provocando o seccionamento apenas do condutor em que a corrente for detectada, não precisando seccionar outros condutores. II. Não se admite, na variante TN-C do esquema de aterramento TN, que a função de seccionamento automático visando proteção contra choques elétricos seja atribuída aos dispositivos DR. III. O DPS deve ser do tipo “falha segura”, incorporando proteção contra sobreaquecimento, e essa proteção para linha de sinal atua curto-circuitando a linha com a terra.
Assinale a alternativa CORRETA.

A norma NTC 901100 da Copel estabelece as condições gerais para o fornecimento de energia elétrica às instalações de unidades consumidoras atendidas em tensão secundária através das redes de distribuição aérea pela COPEL. Diante disso, analise as afirmativas e assinale a alternativa CORRETA.
I. A entrada de serviço é o conjunto de materiais, equipamentos e acessórios situados a partir do ponto de conexão com a rede de distribuição da COPEL até o disjuntor da unidade consumidora, incluindo esse disjuntor. II. O fornecimento da energia pela COPEL na área rural pode ser monofásico a três condutores com a tensão 220V/110V. III. Na ligação trifásica, os condutores instalados desde o ponto de entrega até as medições deverão ser identificados por cores. Essa identificação por cores poderá ser com a própria isolação do condutor ou por fitas isolantes coloridas. IV. Toda entrada de serviço deverá possuir dispositivo limitador de corrente através de disjuntor termomagnético com corrente nominal em função da categoria de atendimento, estes deverão ser aplicados somente aos condutores das fases e devem ser instalados antes dos equipamentos de medição.

Para atuar em serviços com eletricidade, a NR 10 define os tipos e as exigências que cada trabalhador deve possuir. Diante disso, analise a definição dos trabalhadores que podem atuar com serviços envolvendo eletricidade.
I. É considerado trabalhador qualificado aquele que comprovar conclusão de curso específico de capacitação na área elétrica, realizado na empresa em que o trabalhador vai atuar, com a anuência formal apenas da empresa. II. É considerado trabalhador capacitado aquele que receba capacitação sob orientação e responsabilidade de profissional habilitado e autorizado, além de trabalhar sob a responsabilidade de profissional habilitado e autorizado. III. A capacitação só terá validade para a empresa que o capacitou e nas condições estabelecidas pelo profissional habilitado e autorizado responsável pela capacitação
Assinale a alternativa CORRETA.
