Em um resistor, foi medida uma corrente elétrica de 123 mA e uma tensão de 12.450 mV. Considerando que toda a energia elétrica é convertida em calor, assinale a alternativa que apresenta corretamente a potência dissipada por esse resistor:

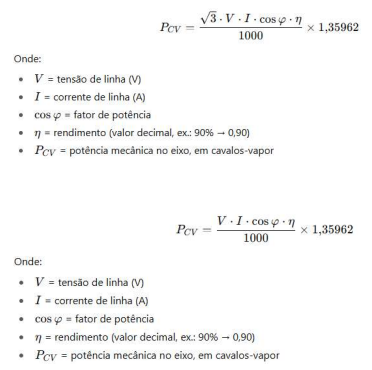

A potência mecânica de um motor de indução pode ser obtida pelas expressões apresentadas nas figuras a seguir:





Um motor de indução monofásico com potência Pcv = 3 CV, rendimento de 88% e fator de potência de 0,85 , está ligado a uma rede de 440 V, operando a plena carga. Considerando 1,73 como o valor aproximado da raiz quadrada de 3, assinale a alternativa que representa a corrente elétrica que circula por esse motor (as alternativas podem apresentar arredondamentos numéricos nas casas decimais):

Durante o Congresso Internacional de Missões dos Gideões Missionários da Última Hora, um dos maiores eventos que ocorre na cidade de Camboriú-SC, foi autorizada a montagem de uma tenda metálica para uso durante o evento. Em determinado dia, uma pessoa encostou na estrutura metálica da tenda, recebeu um choque elétrico de 220 V e infelizmente foi a óbito. O engenheiro eletricista da prefeitura, responsável pela instalação elétrica da tenda, por meio da Anotação de Responsabilidade Técnica − ART, foi chamado para prestar depoimento e apresentou comprovação de que havia realizado a instalação conforme as exigências da NBR 5410 e da NR-10, incluindo todos os dispositivos de proteção necessários. A perícia do Instituto Geral de Perícias − IGP foi acionada e constatou que, durante o evento, dois fatos simultâneos ocorreram e contribuíram para o acidente:

•Os cabos responsáveis pelo aterramento das partes metálicas da estrutura haviam sido furtados na noite anterior ao acidente, sem que ninguém percebesse o ocorrido.

•No dia do acidente, percebendo que o sistema de proteção estava desarmando constantemente e atrapalhando sua pregação, um pastor, com a boa intenção de evitar a paralisação da atividade, ordenou que os seguranças do evento removessem o dispositivo que estava desarmando, realizando uma ligação direta (bypass) no componente. O dispositivo de proteção removido indevidamente era justamente aquele destinado a proteger as pessoas contra choques elétricos.


Assinale a alternativa que apresenta corretamente o nome do dispositivo de proteção que foi removido:

A NBR 5410:2004, elaborada pela Associação Brasileira de Normas Técnicas (ABNT), é a norma que estabelece as condições mínimas exigíveis para o projeto, execução e manutenção de instalações elétricas de baixa tensão. Seu objetivo principal é garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a proteção dos bens patrimoniais contra riscos elétricos, como choques, sobrecargas, curtos-circuitos e incêndios. Aplicável a instalações com tensão nominal até 1000 V em corrente alternada e 1500 V em corrente contínua, a norma é amplamente utilizada por engenheiros eletricistas, projetistas e técnicos em todo o país como referência obrigatória na elaboração e fiscalização de projetos elétricos residenciais, comerciais e industriais. Com base nessa norma analise as afirmativas a seguir:

I.Quando se tratar do uso de acumuladores fixos, os isolantes utilizados nas proximidades imediatas das baterias devem ser não-hidrófilos por natureza ou por tratamento.

II.Para efeitos de determinação das maneiras de instalar definidas na norma, assume-se que uma parede termicamente isolante é aquela cuja face interna da parede apresenta uma condutância térmica não inferior a 10 W/m2.K.

III.Não é permitida a ligação de dois ou mais condutores em paralelo na mesma fase ou polaridade, visto não ser possível garantir igual divisão de corrente entre os condutores em paralelo.



É correto o que se afirma em:

O engenheiro eletricista da prefeitura de Camboriú-SC foi questionado por um colega de trabalho sobre qual seria a corrente elétrica que circularia no circuito de alimentação de um ar-condicionado split, cujos dados de placa informam o seguinte:
Marca: Santa Regina Modelo: Taboleiro 36SDP Capacidade: 36.000 BTUs Potência elétrica: 3.553 W / 3.948 VA Fator de potência: 0,9 Gás refrigerante: R410-A Tecnologia do compressor: On/Off Tensão de alimentação: 380 V (3F + N + T)

Assinale a alternativa que representa corretamente o valor da corrente elétrica que circula por cada fase do circuito. As alternativas podem apresentar valores arredondados nas casas decimais.

Em um circuito bifásico de 380 V, foi medida uma potência reativa de 15 kVAr, com fator de potência de 0,8 atrasado (indutivo). Assinale a alternativa que apresenta corretamente a respectiva potência ativa e aparente desse circuito:

Durante a manutenção do painel de controle de uma bomba d'água utilizada na estação de tratamento de água da prefeitura de Camboriú-SC, o técnico identificou que o circuito responsável pela detecção e estabilização da tensão de referência estava apresentando falhas. Após a análise, verificou-se que o componente danificado possuía três terminais, sendo um deles a própria carcaça do encapsulamento metálico do componente, e era utilizado para fornecer uma tensão constante de 5 V, independentemente de variações na tensão de entrada ou na carga. Com base nessa descrição, assinale a alternativa que apresenta corretamente o componente eletrônico identificado:

Um eletricista da Prefeitura de Camboriú-SC, com mais de 10 anos de experiência em manutenção elétrica predial, realizando principalmente troca de lâmpadas, luminárias e reatores no método de trabalho por demanda de serviços, foi promovido de função ao cargo de técnico e designado para atuar, no regime de plantão, na manutenção das subestações de média tensão e nos acionamentos elétricos dos sistemas de comando e controle das bombas de água da Estação de Tratamento da "Águas de Camboriú", concessionária responsável pelo abastecimento de água e esgotamento sanitário no município. O eletricista já possui os treinamentos de Segurança Básico e Complementar (SEP), conforme previsto na NR-10, e realizou a última reciclagem desses treinamentos há 3 meses. Considerando o que estabelece a Norma Regulamentadora NR-10, assinale a alternativa correta:

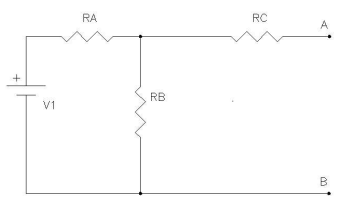

O teorema da máxima transferência de potência é um princípio fundamental na análise de circuitos em corrente contínua (CC), especialmente útil em aplicações em que se deseja extrair a maior quantidade possível de potência de uma fonte para uma carga resistiva. Esse teorema é amplamente utilizado em sistemas de comunicação, fontes de alimentação e circuitos de eletrônica de potência. Considere o circuito representado na figura a seguir, composto pelos seguintes elementos:
RA = 3 ohms RB = 6 ohms RC = 2 ohms V1 = 18 V




Uma carga resistiva R_L será conectada entre os pontos A e B. Com base no teorema da máxima transferência de potência, assinale a alternativa que representa o valor da potência máxima que pode ser dissipada em R_L quando ela for conectada entre os pontos A e B:

Durante a modernização do laboratório de eletrônica de uma escola técnica, a coordenação decidiu substituir todas as fontes lineares antigas por fontes chaveadas para alimentar bancadas de teste e equipamentos didáticos. O professor responsável explicou aos alunos que a escolha pelas fontes chaveadas se deveu a fatores como maior eficiência energética, menor peso e volume, além de menor dissipação térmica em comparação com as fontes lineares. Em uma das novas bancadas, foi instalada uma fonte chaveada com entrada bivolt automática (90 a 240 V CA) e saída ajustável de 0 a 30 V CC, com corrente máxima de 5 A. Durante um experimento, um aluno configurou a fonte para fornecer 24 V CC a um motor de corrente contínua que consome 4 A em regime permanente.
Considerando que a eficiência da fonte é de 88%, assinale a alternativa que apresenta corretamente a potência elétrica consumida da rede elétrica nesse experimento (as alternativas podem apresentar arredondamentos numéricos nas casas decimais):
