Assinale a alternativa que completa corretamente a lacuna da assertiva a seguir.

“Quando chove em determinado terreno as águas de chuva correm na direção de maior declividade, que é às curvas de nível.”

Assinale a alternativa que indica corretamente o Rumo da reta de direção AB representada na figura a seguir.

Maria é uma topógrafa experiente e está realizando um levantamento topográfico em um terreno irregular. Maria instalou um teodolito no ponto A e leu a mira no ponto B, obtendo os seguintes dados:

Fio superior (fs) = 1635 mm;
Fio médio (fm) = 1217 mm;
Fio inferior (fi) = 800 mm;
Constantes do aparelho: f/i = 100 e f+i = 0
Ângulo zenital (Z) = 85º

Com base nessa situação, assinale a alternativa que indica a distância inclinada que Maria encontrou entre os pontos A e B.

O terreno representado na planta topográfica da figura a seguir é irregular e dispõe-se de algumas informações topográficas, como, por exemplo, a distância horizontal entre os pontos A e C que é de 50 metros. Além disso, a equidistância entre as curvas de nível é de 5 metros. Assinale a alternativa que indica corretamente o valor da declividade em percentual do terreno do ponto A para o ponto C.

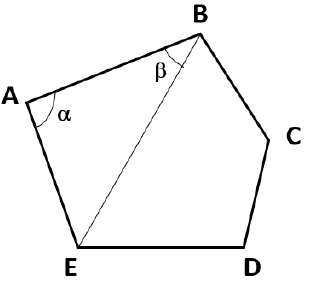

Em determinado levantamento topográfico, sabe-se que o lado AE mede 30 metros, o seno do ângulo beta (b) vale 0,5 e o seno do ângulo alfa (a) vale 0,85, conforme a figura a seguir. Assinale a alternativa que indica o comprimento da reta BE.

Ana utilizou uma trena para medir uma distância AB e obteve o resultado de 150 metros. Ana constatou, em seguida, que a trena estava com 20,05 metros ao invés de 20 metros exatos. Ana, então, fez cálculos para descobrir a distância AB correta. Assinale a alternativa que apresenta o resultado correto da distância AB.

De forma análoga à questão anterior, assinale a alternativa que indica corretamente a conversão de Rumo para Azimute da seguinte medição: Rumo 25º24'23" SE.

No estudo de planimetria, como forma de orientação das medidas, tem-se o Azimute, que é o ângulo formado entre o Norte e um determinado alinhamento, e o Rumo, que é um ângulo formado entre a linha Norte-Sul e um determinado alinhamento. É possível fazer a conversão de Azimute para Rumo e vice-versa. Assinale a alternativa que indica corretamente o Rumo do seguinte ângulo dado em Azimute: Azimute 301º.

As unidades de medida comumente utilizadas no Brasil em estudos topográficos para medições lineares são o metro e seus múltiplos/submúltiplos. Já para medidas angulares, a unidade de medida padrão é o grau (º) no sistema centesimal, ou com seus submúltiplos, minuto (') e segundo ("), utilizando o sistema sexagesimal. Assinale a alternativa que indica corretamente a transformação do ângulo 45,1875º do sistema centesimal para o sistema sexagesimal.

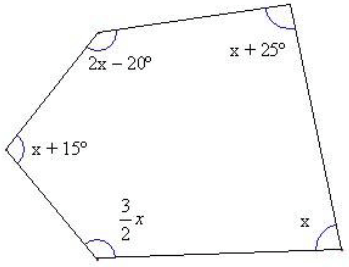

Com base no levantamento topográfico da figura a seguir, assinale a alternativa que indica corretamente o valor do ângulo x.
