Uma parede desenhada na escala 1:25 (um para vinte e cinco) mede 0,10m (dez centímetros) de comprimento quando medida na régua com escala 1:100 (um para cem). Quanto ao comprimento real dessa parede, assinale a alternativa correta.

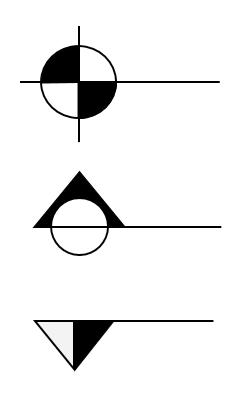

A NBR 6492 – Representação de Projetos de Arquitetura da Associação Brasileira de Normas Técnicas (ABNT) tem como objetivo fixar as condições exigíveis para representação gráfica de projetos de arquitetura, visando à sua boa compreensão. Sendo assim, analise as simbologias abaixo que foram definidas pela NBR 6492.

Quanto ao que representa cada um dos símbolos apresentados na figura por ordem de aparição, de cima para baixo, assinale a alternativa correta.

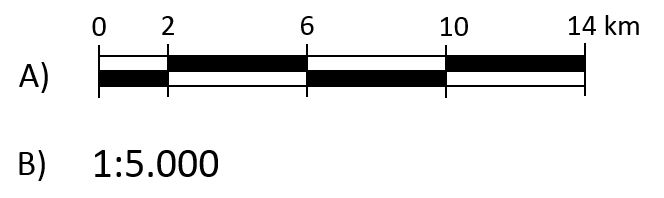

Analise as duas escalas representadas e dê valores de Verdadeiro (V) ou Falso (F) para as sentenças a seguir:

Figura: tipos de escala

( ) A escala “B” é uma escala gráfica.

( ) A escala “B” indica que o desenho foi representado cinco mil vezes menor que o seu tamanho real.

( ) A escala “A” é uma escala gráfica.

( ) A escala “B” indica que o desenho foi representado cinco mil vezes maior que o seu tamanho real.

( ) A escala “A” mede 14km em cada segmento de números.

Assinale a alternativa que corresponde a sequência correta de cima para baixo.

O projeto executivo deve apresentar, de forma clara e organizada, todas as informações necessárias à execução da obra e todos os serviços inerentes. Analise as afirmativas a seguir quanto a representação de plantas de projeto executivo.

I. As plantas, em geral, devem conter indicação de norte.

II. As plantas de projeto executivo não devem indicar níveis de piso, sejam eles acabados ou em osso.

III. As plantas de projeto executivo não precisam ser desenhadas em escala.

IV. As plantas devem conter caracterização dos elementos do projeto, como por exemplo, fechamentos internos e externos, acesso, circulação horizontal e vertical.

V. As plantas devem conter marcações dos detalhes e ampliações.

Assinale a alternativa correta.

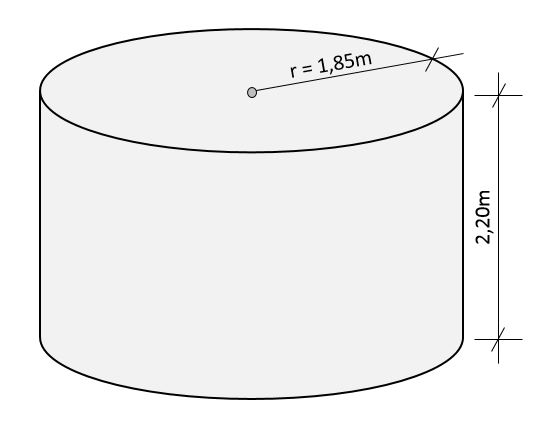

Analise o cilindro representado na figura a seguir e calcule seu volume.

Assinale a alternativa correta correspondente ao volume do cilindro representado na figura cilindro.

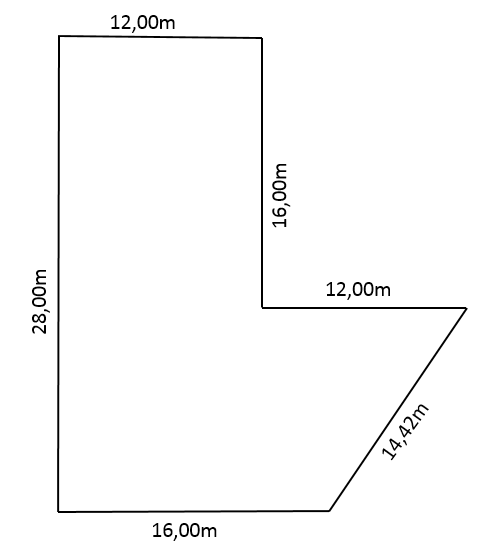

Determinado lote foi submetido a um levantamento planimétrico do qual foram obtidas, conforme a figura abaixo, as informações:

Assinale a alternativa correta que corresponde à área do terreno representado na figura.

Analise as coordenadas de Rumo e Azimute a seguir e em seguida dê valores de Verdadeiro (V) ou Falso (F) para as afirmativas.

( ) A coordenada 125°44’23” (cento e vinte e cinco graus, quarenta e quatro minutos e vinte e três segundos) representa um azimute no 1° quadrante.

( ) A coordenada 15°50’SW (quinze graus e cinquenta minutos sudoeste) representa um rumo do 3° quadrante.

( ) A coordenada 12°48’30” (doze graus, quarenta e oito minutos e trinta segundos) representa um azimute do 1° quadrante.

( ) A coordenada 45°01’ SE (quarenta e cinco graus e um minuto sudeste) representa um azimute do 4° quadrante.

Assinale a alternativa que corresponde a sequência correta de cima para baixo.

O levantamento altimétrico tem relação com altura e representação em um plano vertical, onde com base nas distâncias e ângulos verticais, obtém-se as informações necessárias para a leitura do que chamamos de relevo do terreno.

No que se refere aos métodos utilizados para a execução de um levantamento altimétrico, assinale a alternativa correta.

Entende-se como levantamento planimétrico a representação em um plano horizontal de um levantamento produzido com obtenção de distâncias e ângulos horizontais. Quanto aos tipos de medidas que podem ser feitas no levantamento planimétrico, assinale a alternativa incorreta

Denomina-se em um levantamento topográfico, a linha imaginária que vai do equipamento do qual se obtém a leitura, o teodolito por exemplo, até o anteparo em que se encontra a definição dessa leitura, por exemplo a mira.

Assinale a alternativa que preencha corretamente a lacuna.
