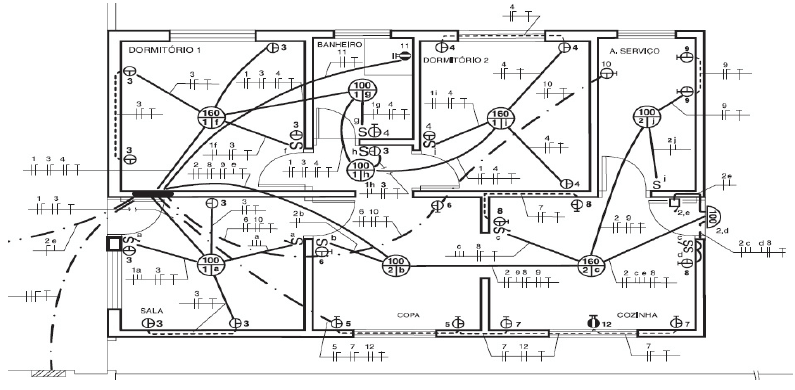

Analisar a figura abaixo e assinalar a alternativa que indica CORRETAMENTE em quantos circuitos terminais foi divida a instalação elétrica da residência projetada.

Em relação ao AutoCAD 2010, é muito comum, na edição do desenho, necessitar de informações como distância entre pontos, áreas de um ambiente, tempo de trabalho no AutoCAD, entre outras. Em relação a alguns comandos para esses fins, marcar C para as afirmativas Certas, E para as Erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:

( ) O comando First Point calcula a área e o perímetro da figura definida por meio da seleção de pontos. Todos os pontos devem estar posicionados num plano paralelo ao plano XY do UCS atual.

( ) O comando Object calcula a área e o perímetro do objeto selecionado. Pode-se calcular a área de círculos, elipses, splines, polilinhas, polígonos, regiões e sólidos.

( ) O comando measuregeom calcula a distância entre dois pontos.

( ) O comando list relaciona todas as propriedades de um ou mais objetos selecionados.

Toda vegetação significa obstrução visual em alguns níveis e direções e, devido a isso, existem algumas restrições na tipologia e localização da vegetação em relação ao trânsito de veículos e pedestres. Com relação aos critérios de localização da vegetação nos espaços urbanos, assinalar a alternativa CORRETA:

Sobre a Carta Bioclimática, analisar os itens abaixo:

I. Se marcar que a temperatura seca do ar é elevada, mas a umidade é baixa, o movimento do ar pouco favorece.

II. Desenvolvida a partir de estudos de efeitos do clima sobre o homem, de zonas de conforto e de relações entre elementos de clima e conforto.

III. Se os pontos determinados pelas variáveis se localizarem na zona de conforto deverá haver medidas corretivas.

IV. Foi construída tendo como ordenada a temperatura de bulbo seco e como abscissa a umidade relativa do ar.

Está(ão) CORRETO(S):

Considerando as qualidades de forma, em que LYNCH descreve categorias a serem consideradas para o planejamento urbano, é INCORRETO afirmar que:

Assinalar a alternativa que preenche as lacunas abaixo CORRETAMENTE:

O sistema de captação de água urbana é composto por várias etapas até chegar aos prédios e locais de consumo público. Dentre elas, está o sistema de , que compreende o conjunto de edifícios, máquinas, demais equipamentos e aparelhos necessários para a elevação da água de um ponto a outro, sendo muito utilizada para captar a água de mananciais e em solos com topografia acidentada, situação que encarece o sistema de abastecimento. O sistema de é constituído pelo conjunto de peças especiais destinados a ligar as fontes de água bruta às estações de tratamento e aos reservatórios de distribuição, devendo-se evitar sua passagem por regiões acidentadas, terrenos rochosos e solos agressivos, trajetos que impliquem em obras que elevem seu custo de operação e manutenção.

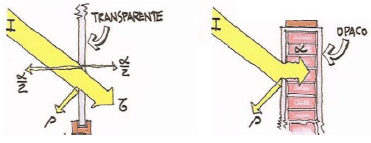

As trocas de energia entre os meios exterior e interior na arquitetura têm como essência o “envelope construtivo” e, ao estudar a construção, o arquiteto deve considerar diversos fatores que influenciam no problema. Diante da radiação solar, os materiais construtivos se comportam de maneiras diferentes no que se refere à transmissão desta radiação entre os ambientes, como pode ser observado na imagem abaixo, extraída da obra de LAMBERTS, DUTRA e PEREIRA:

Em relação ao tema “inércia térmica”, assinalar a alternativa que preenche as lacunas abaixo CORRETAMENTE:

Outra característica importante dos fechamentos é sua inércia térmica. Em princípio, os fechamentos absorvem calor tanto do exterior quanto do interior, dependendo de onde o ar tem a temperatura. Ao conduzir o calor para o outro extremo, o material retém uma parte no seu interior, consequência de sua massa térmica. Quanto a massa térmica, o calor retido, e este pode ser devolvido ao interior quando a temperatura do ar for que a da superfície.

CULLEN descreve vários métodos de percepção da paisagem urbana. Com relação a esses métodos, analisar os itens abaixo:

I. Viscosidade é quando o local é simultaneamente objeto de uma ocupação estática pelo equipamento e de uma ocupação pelo movimento.

ll. Pontuação é quando ao longo do percurso narrativo da rua, tanto a função como o padrão variam de um ponto para o outro e essas variações são assinaladas por um sinal físico.

lll. Deflexão acontece quando nos deparamos com um edifício e temos que recuar para que possamos contemplá-lo.

IV. Perspectiva delimitada consiste em desfazer o edifício ligeiramente em relação ao eixo de uma implantação ortogonal, de modo a criar no observador a expectativa de que isso é feito intencionalmente.

Estão CORRETOS:

Para KARLEN, o processo básico de elaboração de um programa de necessidades para um projeto é composto por uma sequência de passos que quanto mais minucioso for o seu detalhamento, mais perto o projetista chega de uma solução física, ou o salto criativo é mais rápido e fácil. Nesse contexto, marcar C para afirmativas Certas, E para Erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:

( ) Realizar entrevistas a nível executivo para ter ideia geral de organização, nível administrativo para saber as funções dos departamentos e nível operacional, que aborda os detalhes dos processos e equipamentos. Fazer observações não acompanhadas e intrusivas dos equipamentos preexistentes ou semelhantes, e se o mobiliário e os equipamentos forem reaproveitados fazer o inventário desses itens.

( ) Estabelecer parâmetros de arquitetura e pesquisar os condicionantes legais, como plano diretor e código de edificações. Organizar os dados coletados no formato sequencial mais adequado para o planejamento, resumir os fatores quantitativos, como área de piso, área interna total, entre outros, e registrar as primeiras ideias sobre abordagem conceitual de projeto.

( ) Analisar os dados, descobrir afinidades de planejamento, interpretar e colocar os dados do programa completo em diagramas de relações e adjacências para a visualização do arquiteto e do cliente. Sintetizar os dados e finalizar os conceitos do projeto, definir os parâmetros para as questões orçamentárias básicas e preparar um pacote para ser aprovado pelo cliente.

Muros de arrimo são usados para criar áreas relativamente planas e permitir mudanças em elevação que não podem ser obtidas por inclinação dentro das dimensões horizontais de um local e devem resistir ao empuxo do solo, caso o muro não resista a esse empuxo pode ocorrer o colapso de três maneiras. Com relação a isso, numerar a 2ª coluna de acordo com a 1ª e, após, assinalar a alternativa que apresenta a sequência CORRETA:

(1) Escorregamento.

(2) Tombamento.

(3) Recalque.

( ) O momento (M) do empuxo do solo deve ser contrabalançado pelo momento resistente (Mr) formado pelo peso do muro e da carga de solo sobre a base.

( ) O empuxo lateral sobre o muro deve ser resistido pela composição do peso do muro vezes o coeficiente de atrito do solo que suporta o muro.

( ) A capacidade de carga do solo não deve ser excedida pela força vertical (peso da parede e de qualquer carga de solo sobre a base, mais o componente vertical do empuxo do solo para um muro com sobrecarga).
