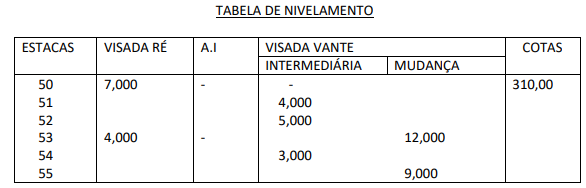

Na construção de uma indústria de calçados de 17.000,00m² de área construída foi realizado um levantamento altimétrico por um topógrafo. Com os dados obtidos, temos um trecho da caderneta de campo entre as estacas de 50 e 55:



Após o preenchimento da tabela, a cota da estaca 55, é:

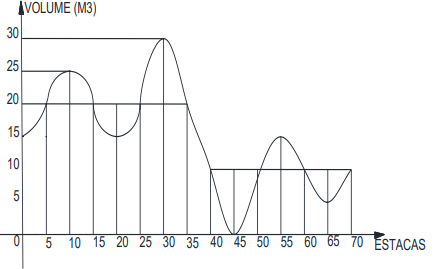

O detalhamento de um trecho de uma estrada é realizado através do Diagrama de Brückner. O gráfico abaixo é uma representação de um trecho de uma estrada, no intervalo de 0 a 70 estacas (de 20 em 20 metros) a ser construída no litoral do Amapá. Conforme o gráfico julgue, as assertivas:


I. Não existe bota-fora no trecho assinalado de 0 a 70 estacas.
II. Entre as estacas 0 a 10 ocorreu um corte de 10m³ de material.
III. Não existe empréstimo entre as estacas 35 a 40.

Após a análise das assertivas, pode-se concluir:

O Engenheiro Civil Douglas é funcionário de uma construtora e está analisando os itens orçamentários de uma proposta da empresa visando a participação em uma licitação. O item Pintura Externa tem a seguinte composição: Mão de obra: R$4,00; Material: R$7,20. O preço deve incluir na proposta orçamentária o BDI e usar Leis Sociais (120%) e para este item usar BDI de 25%. Neste caso, o item Pintura Externa deve apresentar na proposta da empresa o valor em R$/m²:

Na construção de residências e prédios é necessário para a boa execução e planejamento da obra fazer vários projetos. O tipo de projeto em que é detalhado as tubulações, conexões, diâmetros e reservatório a serem utilizados no abastecimento de água nos empreendimentos residenciais, comerciais, industriais, fazendo o uso do perfil isométrico, planta baixa e outros, é indicado na opção:

A adoção de novos sistemas construtivos para o incremento da produtividade e celeridade do cronograma de obra é uma realidade da Construção Civil no Brasil. É um sistema de construção a seco composto por perfis, tratamento acústico e placas de gesso pré-fabricada, sendo a placa de gesso encapada com papelão ou fibra de vidro sendo possível a fixação em estruturas de aço galvanizado para construção de casas e até mesmo prédios. O sistema referido acima é:

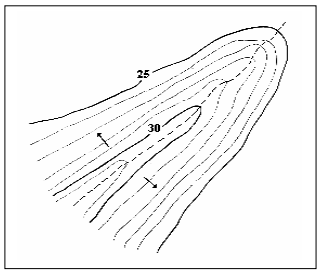

Nas curvas de nível temos a representação de um acidente geográfico em uma determinada área. Pode-se afirmar que o acidente geográfico representado, é:

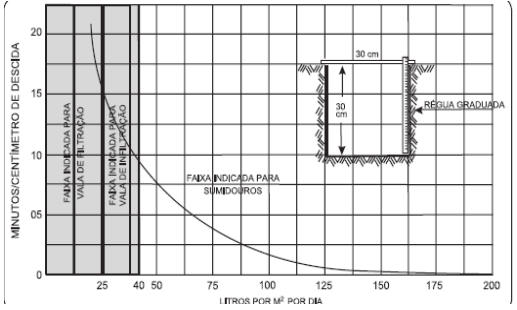

Os resultados do Teste de Percolação são usados para verificar a capacidade de absorção do solo. Um sumidouro deve ser construído para atender um restaurante para os funcionários de uma indústria e terá capacidade de 7500 litros de efluente. No gráfico abaixo temos o resultado do solo analisado e o Coeficiente de Infiltração obtido é de 50litros/m²/dia para um desnível de 1 cm. A área em m² do fundo do sumidouro para a absorção dos efluentes oriundos do restaurante de acordo com o Coeficiente de Infiltração obtido é:

Para utilizar material para a construção de aterro para um trecho da estrada foi cortado 600m³ com uma retroescavadeira para ser levado até o local da obra através de uma frota de caminhões. Uma amostra do solo oriunda do corte foi levada para o laboratório de solos e realizado ensaios para obter o fator de empolamento, tendo o resultado de 20%. A frota tem 6 caminhões com basculante de capacidade de 12m³ e é responsável pela execução da obra. O número de viagens da frota para transportar o volume solto até o aterro é de:

A NBR 5628/2018 afirma que a velocidade máxima da água deve ser de 3m/s, em qualquer trecho de tubulação. Verificou que a velocidade água na tubulação de 20mm que abastece a caixa da água de fibra de 500 litros é de 2,5m/s. O tempo aproximado para enchê-la de acordo com a vazão da tubulação: (adotar π =3) será:

Uma placa metálica construída no formato retangular regular de 4,00 x 2,5m encontra-se fixado em um pilar de concreto de 6m de altura engastado na base, sendo que o vento incide sobre a placa metálica. Consultando a literatura especializada, as solicitações que devem ser calculadas para auxiliar nas dimensões da base do pilar de concreto que sustenta a placa:
