O nome que se dá a cada um dos extremos de uma proporção onde os meios são iguais é:

Considere as representações abaixo:

Assinale a alternativa que apresenta corretamente a nomenclatura para as posições relativas das retas “r” e “s” no mesmo plano:

Para remover o excesso de “lixo” nos arquivos, ou seja, para remover os objetos não usados no desenho através de uma série de filtros: blocos, layers, espessura de linhas, textos, entre outros, utiliza-se o comando:

O acesso aos comandos do AutoCAD pode ser realizado por alguns atalhos, utilizando o próprio teclado.

Assinale a alternativa correta em relação ao assunto.

Alguns materiais têm sua própria convenção para representação e geralmente são utilizadas em projeto. Por exemplo, as figuras abaixo apresentam alguns materiais:

As representações acima dizem respeito a:

A cotagem é a representação gráfica no desenho, através de linhas, símbolos, notas e valor numérico numa unidade de medida, da característica do elemento real. Pode ser classificada em:

1. Funcional: essencial para a função do objeto ou local.

2. Auxiliar: uma das partes características de um objeto, tal como uma superfície plana, uma superfície cilíndrica, um ressalto, um contorno etc.

3. Elemento: dada somente para informação, não interferindo nas operações de execução ou de controle.

Assinale a alternativa que indica todos os itens corretos.

Entre os símbolos e as convenções em desenho técnico, tem-se:

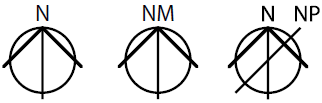

As representações acima tratam de:

Projetos elaborados são impressos em papel, cujo formato básico resulta numa área de !$ 1 \,m^2 !$.

Sendo assim, se determinada impressão será realizada no formato A3, significa que suas dimensões em milímetros serão:

O segmento de reta que, dividindo o ângulo de um triângulo em duas partes iguais, une o vértice desse ângulo ao lado oposto é denominado:

A escala é uma forma de representação que mantém as proporções das medidas lineares do objeto representado.

Assim, um projeto cuja escala é 1:250, tem determinado elemento representado em planta com 5 cm. Isso significa que o elemento real tem a dimensão de:
