Prova Completa: Desenhista (Pref. Concórdia-SC - FEPESE

3524468 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: FEPESE
Orgão: Pref. Concórdia-SC

Provas:

Desenhista
Provas ×

Assinale a alternativa que indica corretamente as características da medida angular de rumo, empregada no desenho topográfico.

A

Rumo corresponde à redução de quadrante do azimute. A medida de rumo varia entre 0 e 180°, enquanto a do azimute varia entre 0 e 360°.

B

Rumo corresponde à redução de quadrante do azimute. A medida de rumo varia entre 0 e 90°, enquanto a do azimute varia entre 0 e 360°.

C

Rumo corresponde à representação do azimute, no sentido anti-horário e com início do ciclo no eixo leste. A medida de rumo varia entre 0 e 90°, enquanto a do azimute varia entre 0 e 180°.

D

Rumo corresponde à representação do azimute, no sentido anti-horário e com início do ciclo no eixo leste. A medida de rumo varia entre 0 e 360°, enquanto a do azimute varia entre 0 e 60°.

E

Rumo corresponde à representação do azimute, no sentido anti-horário e com início do ciclo no eixo norte. A medida de rumo varia entre 0 e 360°, enquanto a do azimute varia entre 0 e 90°.

Provas

Questão presente nas seguintes provas

3524467 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: FEPESE
Orgão: Pref. Concórdia-SC

Provas:

Desenhista
Provas ×

O procedimento de desenho geométrico que divide segmentos de reta de medidas quaisquer em duas partes iguais, com o uso do compasso, se chama:

Provas

Questão presente nas seguintes provas

3524466 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: FEPESE
Orgão: Pref. Concórdia-SC

Provas:

Desenhista
Provas ×

Todas as esquadrias da edificação caracterizada no projeto arquitetônico devem estar representadas no desenho:

Provas

Questão presente nas seguintes provas

3524465 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: FEPESE
Orgão: Pref. Concórdia-SC

Provas:

Desenhista
Provas ×

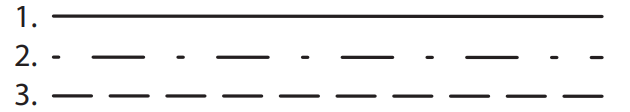

Analise as linhas abaixo utilizadas na representação de objetos em vistas em corte.

Enunciado 4054475-1

Assinale a alternativa que indica corretamente as funções das linhas enumeradas.

A

O tipo 1 representa as arestas invisíveis da vista em corte. O tipo 2 representa o local de passagem do plano de corte em uma das vistas do desenho para obtenção de uma vista em corte. O tipo 3 representa o local em que há arestas visíveis na vista representada em corte.

B

O tipo 1 representa as arestas visíveis em vista em corte. O tipo 2 representa a hachura da vista representada em corte. O tipo 3 representa o local de passagem do plano de corte em uma das vistas do desenho para obtenção de uma vista em corte.

C

O tipo 1 representa as arestas invisíveis em vista em corte. O tipo 2 representa o local em que há arestas visíveis na vista em corte. O tipo 3 representa o local de passagem do plano de corte em uma das vistas do desenho para obtenção de uma vista em corte.

D

O tipo 1 representa as arestas visíveis da vista em corte. O tipo 2 representa o local de passagem do plano de corte em uma das vistas do desenho para obtenção de uma vista em corte. O tipo 3 representa o local em que há arestas invisíveis em determinada vista, em corte ou ortogonal.

E

O tipo 1 representa o local de passagem em uma das vistas, para obtenção da vista em corte. O tipo 2 representa as arestas invisíveis da vista em corte. O tipo 3 representa o local de marcação do centro da peça na vista em corte.

Provas

Questão presente nas seguintes provas

3524464 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: FEPESE
Orgão: Pref. Concórdia-SC

Provas:

Desenhista
Provas ×

Assinale a alternativa que indica corretamente a opção que se deve selecionar no comando de configuração de unidades de comprimento e angulares do arquivo .dwg (UNITS), para configuração de ângulos em azimute, utilizado no desenho topográfico, na versão em inglês do AutoCAD.

Provas

Questão presente nas seguintes provas

3524463 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: FEPESE
Orgão: Pref. Concórdia-SC

Provas:

Desenhista
Provas ×

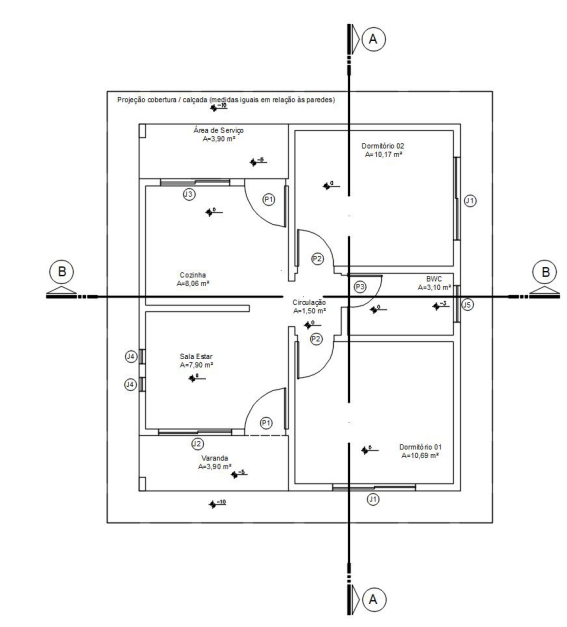

Analise a planta abaixo:

Enunciado 4054473-1

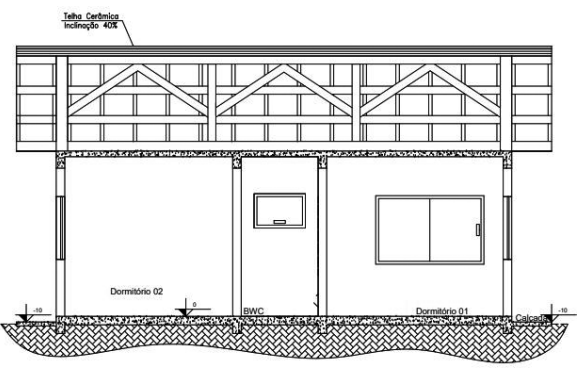

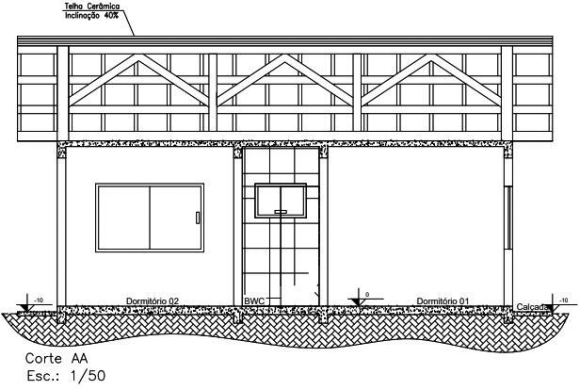

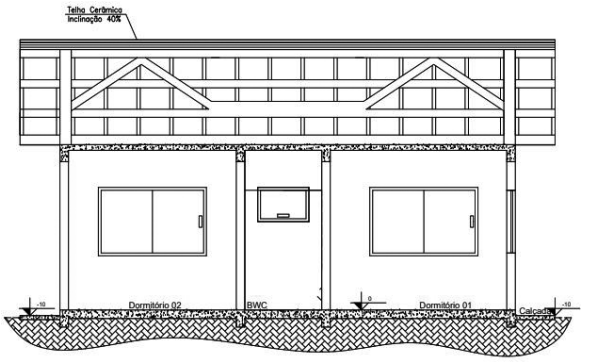

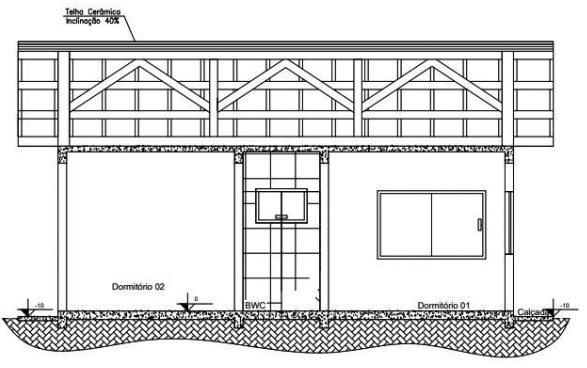

Assinale a alternativa que apresenta corretamente o corte AA representado na planta.

Provas

Questão presente nas seguintes provas

3524462 Ano: 2024
Disciplina: Desenho Técnico e Industrial
Banca: FEPESE
Orgão: Pref. Concórdia-SC

Provas:

Desenhista
Provas ×

Assinale a alternativa que indica corretamente o nome do comando do AutoCAD, na versão em inglês, utilizado para realizar a concordância entre linhas.
