Levando em consideração as afirmativas abaixo sobre o Diagrama de Classes do Sistema de Marcação de Consulta, escolha a opção CORRETA:

I. A criação de um objeto da classe "Horário Atendimento" depende da existência de objetos da classe médico e da classe consultório.
III. Tanto os objetos da classe "Médico" quanto objetos da classe "Consultório" podem existir sem estarem relacionados a objetos da classe "Horário Atendimento".

Levando em consideração as afirmativas abaixo sobre os relacionamentos do Diagrama de Classes do Sistema de Marcação de Consulta, escolha a opção CORRETA.

I. O diagrama só possui associações.
III. O diagrama só possui agregações.

Sobre a Modelagem Orientada a Objetos, todas as afirmativas estão corretas, EXCETO:

São diagramas estruturais da UML, EXCETO:

Analise as seguintes afirmativas sobre a Modelagem de Casos de Uso e escolha a opção CORRETA:

I. Um cenário é uma instância de um caso de uso, ou seja, uma seqüência específica de ações que ilustra um possível comportamento do sistema.
II. O relacionamento do tipo include, estabelecido entre casos de uso, normalmente é utilizado para se evitar a repetição de uma mesma descrição de um fluxo de eventos em casos de usos distintos.
III. No modelo de casos de uso, não é possível representar a generalização de atores, somente de casos de uso.

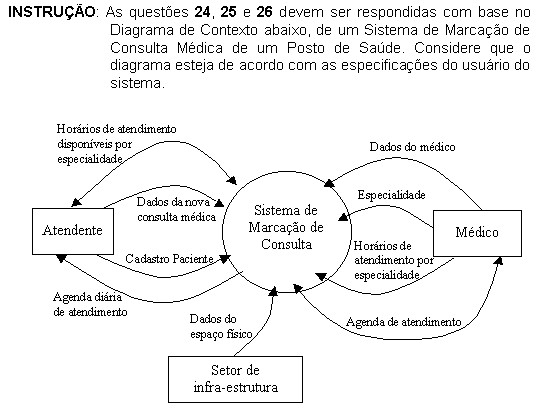

São nomes de processos do DFD construído a partir do Diagrama de Contexto do Sistema de Marcação de Consulta, EXCETO:

Analise as seguintes afirmativas sobre o Sistema de Marcação de Consulta e escolha a opção CORRETA:

I. Os fluxos de dados "Cadastro Paciente" e "Dados da nova consulta médica" sempre serão enviados simultaneamente para o sistema.
III. Ao modificar o tipo de evento "Médico consulta agenda de atendimento" de orientado por fluxo para temporal com periodicidade diária, para manter a coerência com o Diagrama de Contexto, o fluxo de dados "Agenda de atendimento" deve passar a ser unidirecional com origem no sistema e destino na entidade externa.

São eventos do Sistema de Marcação de Consulta, EXCETO:

Analise as seguintes afirmativas sobre a Análise Essencial e escolha a opção CORRETA:

I. Em algumas situações, um depósito de dados pode enviar e receber dados de outro depósito de dados através de um fluxo de dados bidirecional.
II. No DFD, uma entidade externa não pode enviar dados diretamente para um depósito de dados.
III. Todos os fluxos de dados do Diagrama de Contexto devem estar no DFD, mas nem todos os fluxos de dados do DFD estão no Diagrama de Contexto.

A atividade que NÃO faz parte do processo de construção do Modelo Comportamental da Análise Essencial é:
