O circuito equivalente, por fase, do rotor de um motor assíncrono trifásico referido ao estator é representado na alternativa:

Um motor de indução trifásico para uso geral, 122,2826cv (90kW), 8 polos, 60Hz, com 12 terminais, é ligado para uma rede de 440V e tem eficiência nominal igual a 90% para FP = 0,78. A perda no cobre do estator é considerada igual à perda no cobre do rotor. Considere as perdas adicionais iguais a zero. Quando as perdas no núcleo valem 2,5kW e as perdas mecânicas totalizam 1,5kW, o valor do conjugado eletromagnético produzido, em Nm, está no intervalo:

Um motor síncrono sem carga mecânica é utilizado como compensador dinâmico em uma indústria. A carga instalada, com predominância indutiva, solicita da rede 180 kW, com fator de potência (onda senoidal) 0,6. Para que o compensador, sobreexcitado, eleve o FP para valor unitário, há necessidade de ele fornecer uma potência reativa, em kVAr, igual a:

Uma máquina síncrona, trifásica, de 120 kVA, é utilizada como alternador. A sua tensão de fase é igual a 800 V. Ela foi submetida a ensaios que resultaram nos valores, por fase, da armadura, iguais a: R_a = 2 Ω e X_a = 7 Ω. Quando esse alternador alimenta uma carga com predominância capacitiva e fator de potência igual a 0,6, a FEM induzida, em volt, por fase, é igual a:

Com o objetivo de planejar, implementar, controlar os resultados para então promover os ajustes na manutenção elétrica realizada em equipamentos industriais, utiliza-se como instrumento a metodologia de gestão denominada ciclo de:

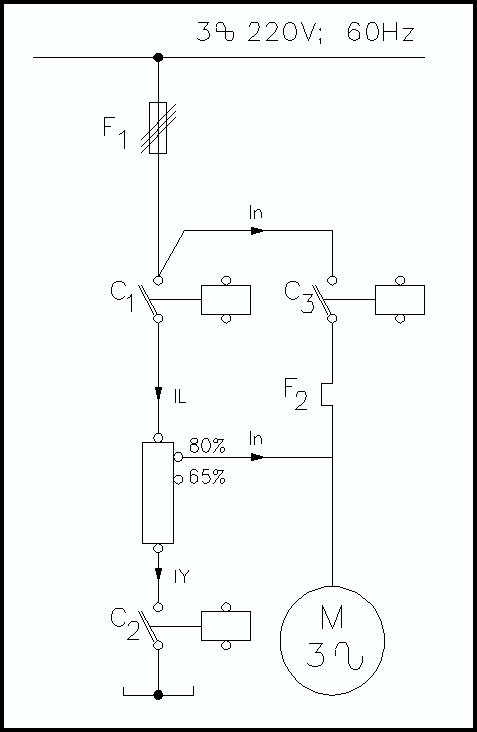

Observe abaixo o diagrama unifilar de potência.

Trata-se de uma representação de uma chave de partida para motores, assíncronos, denominada:

Observa a tabela abaixo, com os fatores multiplicativos do wattímetro.

Uma impedância com predominância indutiva solicita, da rede de 150 V, uma corrente de 6 A. Ao utilizar-se um wattímetro, nesse circuito, o seu ponteiro deflexiona até parar na indicação 15. A potência reativa, em volt-ampère-reativo, é igual a:

Em projetos de instalações elétricas, a relação entre as demandas média e máxima é denominada fator de:

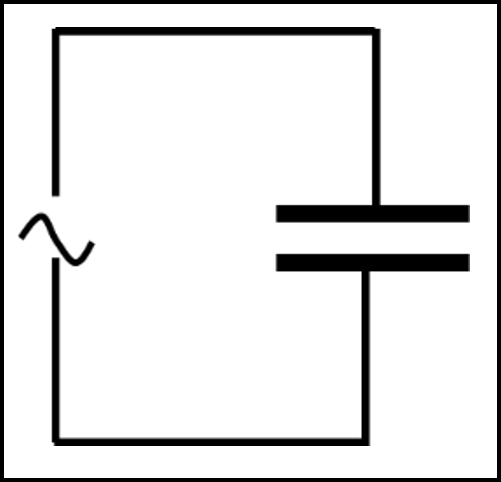

Observe a figura abaixo:

Ao ensaiar esse circuito, apresentou-se uma reatância pura de 6Ω. Substituiu-se essa fonte de tensão alternada por uma fonte DC com tensão constante de 12V. Com a fonte DC, a medida da corrente elétrica no regime permanente passou a valer, em ampère (A):

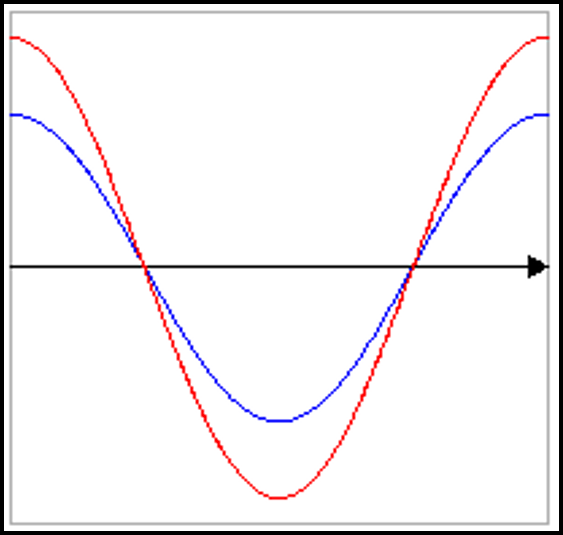

Observe as curvas abaixo:

Essas formas de onda representam a tensão e a corrente em um circuito alimentado por uma fonte CA, com frequência de 60Hz, e tocam o eixo X ao mesmo tempo. A defasagem demonstrada entre essas senoides é característica de um circuito puramente:
