Analise as expressões lógicas das assertivas abaixo:

I. !$ \overline{A\overline{B}+\overline{A}B}=A B+\overline{A}\overline{B} !$

II. !$ (AB(C+BD)+\overline{A}\overline{B})C=\overline{B}C !$

III. !$ A\overline{B}+\overline{A}B=\overline{x\oplus y} !$

Quais estão corretas?

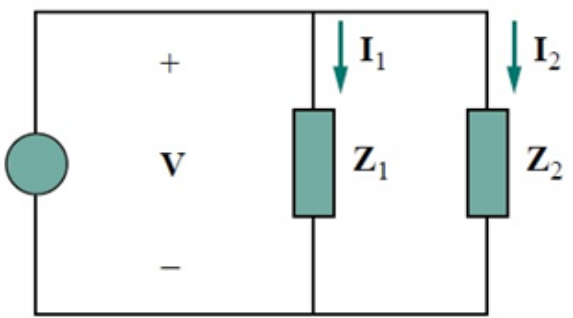

Calcule a corrente total do circuito (I₁ + I₂) da Figura 3 abaixo:

Figura 3

Sabendo-se que:

V = 100 !$ \underline {\angle0º} !$ V

S_z1 = 2!$ \sqrt{2} !$ kW + 2!$ \sqrt{2} !$ kvar

S_z2 = 2!$ \sqrt{2} !$ kW - 2!$ \sqrt{2} !$ kvar

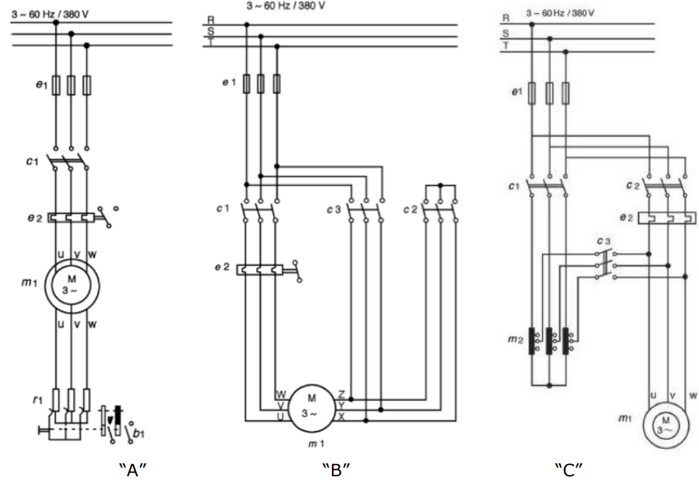

Sobre partida de motores, analise a Figura 8 e relacione a Coluna 1 à Coluna 2, associando os tipos de partidas de motores aos seus respectivos diagramas.

Figura 8

Coluna 1

1. Estrela-triângulo.

2. Rotor de anéis.

3. Autotransformador.

4. Acoplamento de Indução.

Coluna 2

( ) Diagrama “A”.

( ) Diagrama “B”.

( ) Diagrama “C”.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

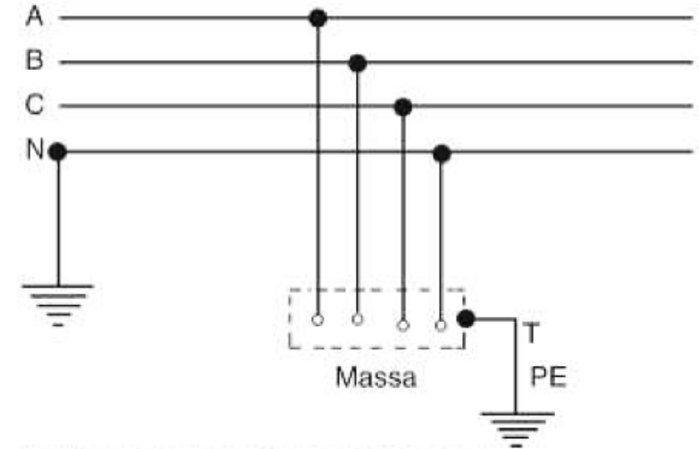

Qual sistema de aterramento está representado na Figura 7?

Figura 7

Analise o diagrama unifilar da Figura 6 e, de acordo com a norma NBR5410, dimensione corretamente o Circuito 1 e o Circuito 3, associando os circuitos aos respectivos condutores e assinale a alternativa correta.

Figura 6

1. X – Condutor 2,5 mm², cor vermelha.
2. Y – Condutor 2,5 mm², cor azul claro.
3. Z – Condutor 1,5 mm², cor amarela.
4. W – Condutor 1,5 mm², cor preta.
5. T – Condutor 2,5 mm², cor verde.

Os circuitos elétricos com finalidades diferentes, tais como: comunicação, sinalização, controle e tração elétrica devem ser identificados e instalados de modo a permitir o compartilhamento, em atendimento as normas de economia e eficiência energética e respeitadas as definições de projetos.

Considerando o texto acima, referente à NR 10 – Segurança em instalações e serviços em eletricidade, assinale a alternativa correta.

No circuito da Figura 5, determine a capacitância equivalente e assinale a alternativa correta.

Figura 5

Observe a Figura 4, determine a leitura do voltímetro e assinale a alternativa correta.

Figura 4

Observando a Figura 2, analise as assertivas abaixo e assinale a alternativa correta.

Figura 2

I. É um circuito analógico, composto de quatro amplificadores operacionais em cascata.

II. É um circuito digital, composto por quatro flip-flops tipo D.

III. É um registrador de deslocamento SERIAL/PARALELO.

IV. É o circuito de uma ULA.

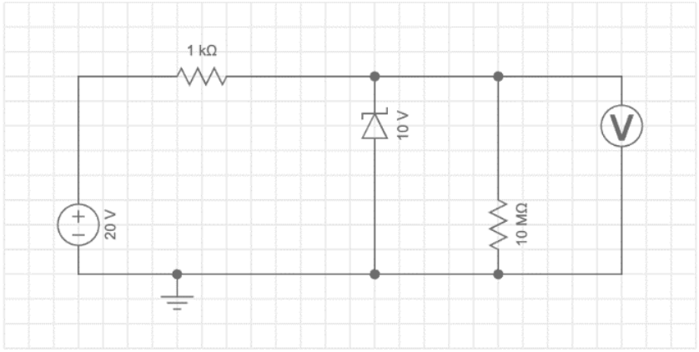

Observe a Figura 1 e determine a tensão lida pelo Voltímetro.

Figura 1

Quais estão corretas?
