Uma carga alimentada por uma fonte de 127 V drena uma corrente de 5 A e possui um fator de potência igual a 0,5. Para que o fator de potência seja unitário, o valor da potência reativa de um banco de capacitores instalado em paralelo é de

A NBR 5410 – instalações elétricas de baixa tensão – estabelece que é obrigatório a instalação de dispositivos DR em alguns circuitos com a finalidade de proteger contra contatos diretos e evitar choque elétricos. Seu uso é obrigatório, conforme a norma, nos circuitos que

I. alimentam tomadas de corrente situadas em áreas externas à edificação.

II. servem a pontos de utilização situados em locais com chuveiros, banheiras e torneiras.

III. alimentam tomadas de corrente que, em locais de habitação, servem a pontos de utilização situados em quartos e salas.

Assinale a alternativa que contém as afirmativas CORRETAS.

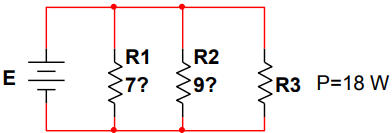

Sabendo que a corrente em R1 é 3 A e a potência em R3 é 18 W, determine o valor da tensão E.

Fonte: O autor, 2022.

Com relação aos elementos de circuitos elétricos, avalie as afirmativas a seguir, supondo que apenas um parâmetro é variado por vez:

I. Aquele condutor que apresenta menor área de seção transversal apresenta menor resistência.

II. Quanto maior a área das placas de um capacitor, maior é a sua capacitância.

III. Se um núcleo metálico com permeabilidade relativa = 2000 for inserido em uma bobina, sua indutância aumenta.

IV. Quanto menor a distância entre as placas de um capacitor, maior é a sua capacitância.

Assinale a alternativa que contém as afirmativas CORRETAS.

Com relação aos diversos tipos de lâmpadas e suas características, assinale a alternativa CORRETA.

Um capacitor de placas paralelas preenchidas com ar tem uma capacitância de 4,7 µF. Determine a nova capacitância, se a distância entre as placas for dobrada, a área das placas for reduzida à metade e o espaço entre as placas for preenchido com material de permissividade relativa igual a 2.

Uma casa possui os seguintes equipamentos: um chuveiro elétrico de 4500 W, um aspirador de pó residencial de 600 W, um ferro de passar de 1000 W e um forno elétrico de 1800 W. Se todos os aparelhos forem utilizados por 2 horas diárias, assinale a alternativa que indica o consumo mensal da residência em kWh.

Com relação à associação de elementos de circuitos elétricos avalie as afirmativas a seguir:

I. Se dois resistores estão conectados em paralelo, a resistência equivalente deles é igual à metade do valor deles.

II. Dois resistores em paralelo sempre vão dissipar a mesma potência porque a tensão sobre eles é a mesma.

III. O parâmetro comum de dois resistores em paralelo é a corrente.

Assinale a alternativa que contém as afirmativas CORRETAS.

Com relação ao emprego de instrumentos de medição de grandezas elétricas, é CORRETO afirmar que:

Para o circuito elétrico a seguir, selecione a alternativa que indica o valor da capacitância equivalente do mesmo em farad vista dos terminais da fonte.

Fonte: O autor, 2022.
