Prova Completa: Engenheiro Eletricista (Pref. Gravataí-RS - FUNDATEC

4089061 Ano: 2026
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Gravataí-RS

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas Elétricas

O conceito de campo magnético girante é a base do funcionamento de diversas máquinas elétricas. Assinale a alternativa que descreve corretamente a origem deste campo e o tipo de máquina que o utiliza.

A

É originado pela variação da relutância magnética no entreferro de motores de passo, não dependendo de correntes alternadas senoidais.

B

É criado pela alimentação de uma bobina única com corrente contínua pulsante, sendo utilizado principalmente em transformadores de potência trifásicos.

C

Surge exclusivamente em rotores de gaiola de esquilo quando estes são alimentados por fontes de tensão contínua externa.

D

É produzido por um sistema de correntes alternadas desfasadas no tempo, circulando em enrolamentos desfasados no espaço, sendo a técnica base das máquinas de indução e síncronas.

E

É gerado pela rotação mecânica de ímãs permanentes no estator, sendo a técnica exclusiva das máquinas de corrente contínua de grande porte.

Provas

Questão presente nas seguintes provas

4089060 Ano: 2026
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Gravataí-RS

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquinas Síncronas

Um motor síncrono é uma máquina de corrente alternada que opera a uma velocidade constante vinculada à frequência da rede. Quais são as partes principais que constituem a estrutura básica desta máquina?

A

Estator (com enrolamento de armadura trifásico) e rotor (com enrolamento de campo excitado por CC ou ímãs permanentes).

B

Estator monofásico com condensador de marcha e rotor de polos salientes sem excitação.

C

Rotor bobinado com anéis coletores ligados a resistências externas e estator de polos lisos.

D

Comutador mecânico, escovas de grafite, enrolamento de compensação e estator laminado.

E

Estator (com enrolamento de campo CC) e rotor (em curto-circuito do tipo gaiola de esquilo).

Provas

Questão presente nas seguintes provas

4089059 Ano: 2026
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Gravataí-RS

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquinas de Corrente Contínua

Um motor de corrente contínua é composto por diversos elementos que permitem a conversão de energia elétrica em mecânica. Quais são as partes principais que constituem este tipo de máquina?

Provas

Questão presente nas seguintes provas

4089058 Ano: 2026
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Gravataí-RS

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquinas EstáticasTransformadores Trifásicos e Autotransformadores

Qual é o princípio fundamental que rege o funcionamento de um transformador trifásico em regime permanente?

A

A conversão de energia elétrica em energia mecânica rotacional no núcleo, que por sua vez gera eletricidade nos enrolamentos de saída.

B

A indução mútua de força eletromotriz nos enrolamentos secundários através da variação temporal de um fluxo magnético comum gerado por correntes alternadas defasadas no tempo.

C

O efeito térmico provocado pela circulação de correntes parasitas que, ao aquecerem o secundário, geram uma diferença de potencial elevada.

D

O armazenamento de carga estática nas placas do núcleo ferromagnético, permitindo a transferência de potência por condução direta entre as fases.

E

A retificação das três fases de entrada para corrente contínua no núcleo e posterior inversão para corrente alternada na saída.

Provas

Questão presente nas seguintes provas

4089057 Ano: 2026
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Gravataí-RS

Provas:

Engenheiro Eletricista
Provas ×

Eletromagnetismo

Qual é a definição técnica mais precisa para a permeabilidade magnética (µ) de um material?

A

Define-se como a força de repulsão que um material diamagnético exerce sobre um ímã permanente em condições de vácuo absoluto.

B

É a constante que indica a velocidade máxima com que as ondas eletromagnéticas podem se propagar através de um condutor metálico ideal.

C

Trata-se da capacidade de um material em armazenar carga elétrica estática em sua superfície quando exposto a um campo magnético variável.

D

É a propriedade que descreve a resistência elétrica que um núcleo ferromagnético oferece à passagem de correntes induzidas de Foucault.

E

É a medida da capacidade de um material em conduzir ou permitir a formação de um fluxo magnético em seu interior quando submetido a um campo magnético externo.

Provas

Questão presente nas seguintes provas

4089056 Ano: 2026
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Gravataí-RS

Provas:

Engenheiro Eletricista
Provas ×

EletromagnetismoForça e Circuito Magnético

Qual é a definição técnica mais precisa de um circuito magnético?

A

É um caminho fechado, geralmente composto por materiais ferromagnéticos, destinado a canalizar e guiar o fluxo magnético gerado por uma força magnetomotriz.

B

É um dispositivo semicondutor que converte diretamente corrente alternada em fluxo magnético variável através do efeito Joule.

C

Define-se como qualquer condutor elétrico percorrido por corrente que dissipa energia magnética na forma de ondas de rádio no vácuo.

D

É a representação gráfica de um campo elétrico em torno de uma carga pontual em repouso, em que o fluxo é inversamente proporcional à corrente.

E

Trata-se de um arranjo de isolantes elétricos que impede a passagem de linhas de força, garantindo que o magnetismo permaneça estático.

Provas

Questão presente nas seguintes provas

4089055 Ano: 2026
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Gravataí-RS

Provas:

Engenheiro Eletricista
Provas ×

Circuitos ElétricosCircuitos Resistivos, RL e RC, e RLC

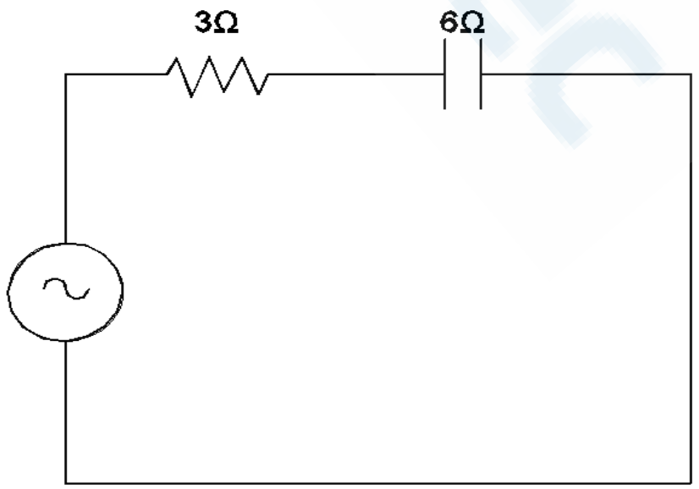

Determine o módulo aproximado da impedância total do circuito abaixo. Considere duas casas decimais.

Enunciado 4599415-1

Provas

Questão presente nas seguintes provas

4089054 Ano: 2026
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Gravataí-RS

Provas:

Engenheiro Eletricista
Provas ×

Circuitos ElétricosCircuitos Resistivos, RL e RC, e RLC

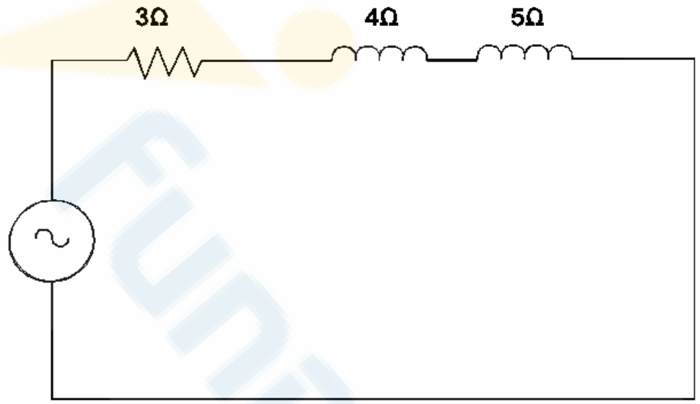

Determine o módulo aproximado da impedância total do circuito abaixo. Considere duas casas decimais.

Enunciado 4599411-1

Provas

Questão presente nas seguintes provas

4089053 Ano: 2026
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Gravataí-RS

Provas:

Engenheiro Eletricista
Provas ×

Circuitos ElétricosCircuitos CACircuitos Trifásicos

Qual é a melhor definição para análise de harmônicas no contexto de sistemas elétricos de corrente alternada?

A

Refere-se ao cálculo do fator de potência médio de uma instalação, considerando apenas a defasagem entre a tensão e a corrente fundamental.

B

É o processo de decompor uma forma de onda periódica distorcida em um componente de frequência fundamental e uma série de componentes senoidais em frequências múltiplas inteiras da fundamental.

C

É o estudo da variação da frequência fundamental da rede elétrica ao longo do tempo devido a oscilações mecânicas nos geradores síncronos.

D

Define-se como o equilíbrio perfeito entre as tensões das três fases em um sistema polifásico, garantindo que a sequência negativa seja nula.

E

É a análise exclusiva de sinais transitórios, como surtos de tensão e descargas atmosféricas, que possuem espectro de frequência contínuo e não periódico.
