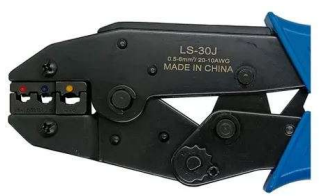

Observe a ferramenta da foto a seguir e assinale a alternativa que a apresente corretamente:

A prefeitura de Guabiruba está executando a construção de um novo centro esportivo que contém, além de outros espaços, uma piscina semiolímpica. Um eletricista, ao conferir o projeto antes da execução, percebeu quatro situações que, ao seu entender, não atendiam a normatização. Ele as anotou como sugestões de revisão ao engenheiro que projetou a instalação elétrica. Considerando que a instalação deve atender à normatização vigente (NBR-5410), analise as anotações sugeridas a seguir:

I. Sugiro que a iluminação interna do fundo da piscina que no projeto está concebida para ser instalada em tensão elétrica de 12Vac seja reprojetada para tensão de 24Vdc. Essa troca facilitará a manutenção e continuará atendendo à normatização, visto que as duas tensões se enquadram como SELV. (do inglês: "Separated Extra-Low Voltage" Traduzindo: Sistema de Extrabaixa Tensão).

II. Existe uma plataforma de salto que está instalada, fora da água, a 1,5 metros de altura acima do nível da borda da piscina. Sugiro que seja reprojetada a instalação elétrica e que seja prevista, junto a essa plataforma, uma tomada elétrica de 220Vac para ser conectada uma tela de informações ao atleta.

III. Sugiro que os circuitos que alimentam os chuveiros dos vestiários sejam reprojetados, sendo incluídos nesses circuitos dispositivos de proteção a corrente diferencial-residual (DR) com I?n igual a 100mA.

IV. Sugiro que o projeto seja revisado e que todos os circuitos que atendam áreas externas à edificação sejam previstos com dispositivos de proteção à corrente diferencial-residual (DR) com I?n igual ou inferior a 30mA.


É correto o que se sugere em:

Dois fornos elétricos à resistência possuem as seguintes informações nas suas placas de identificação:




Analise as informações contidas nas placas de identificação e assinale a alternativa correta:

Candela, IRC, temperatura de cor, eficiência energética, E40 e Kelvin são abreviações, palavras ou códigos que normalmente estão relacionados a um componente usado em instalações elétricas. Assinale a alternativa que representa esse componente:

A norma regulamentadora n.º 10 - segurança em instalações e serviços em eletricidade - estabelece os requisitos e condições mínimas, objetivando a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e em serviços com eletricidade. Sobre essa norma de segurança, analise as afirmações a seguir:

I. Os documentos técnicos previstos no Prontuário de Instalações Elétricas podem ser elaborados e assinados por profissional legalmente instruído.

II. Os serviços em instalações elétricas energizadas em AT somente podem ser realizados quando houver procedimentos específicos, detalhados e assinados por profissional autorizado.

III. É considerado trabalhador habilitado aquele que atenda às seguintes condições, simultaneamente: a) receba habilitação sob orientação e responsabilidade de profissional capacitado e autorizado; e b) trabalhe sob a responsabilidade de profissional capacitado e autorizado.

É correto o que se afirma e

Um inversor de frequência para alimentar um motor trifásico de 2CV - 380/660Vac - 60Hz - IV polos, a partir de uma rede elétrica de 380/220Vac em sistema estrela com neutro aterrado e acessível, precisa de determinadas caraterísticas de alimentação e de saída de tensão para que possa ser conectado à rede e ao motor. Assinale a alternativa que representa a caraterística nominal correta desse inversor para que possa alimentar adequadamente o motor informado, a partir da referida rede elétrica:

O _________ é um transistor bipolar de porta isolada que combina as características dos transistores MOSFET e BJT. Ele é amplamente utilizado em aplicações de potência como fontes, conversores e inversores. O _____ é um semicondutor de potência que alia as características de chaveamento dos transistores bipolares com a alta impedância dos MOSFETs, apresentando baixa tensão de saturação e alta capacidade de corrente.
Assinale a alternativa que corretamente completa as lacunas no excerto:

A NBR 5410 é uma norma da ABNT que estabelece as condições mínimas necessárias para projetar e executar instalações elétricas de baixa tensão, tanto em residências quanto em edifícios comerciais e industriais. Ela aborda uma série de aspectos, como dimensionamento de condutores, dispositivos de proteção, instalação de equipamentos, entre outros. Essa norma é essencial para garantir a segurança e a eficiência das instalações elétricas no Brasil. Sobre essa norma, analise as afirmações a seguir:

I. No esquema de aterramento TN-C, as funções de neutro e de proteção são combinadas em um único condutor na totalidade do esquema e este condutor é denominado de PEN.

II. Os condutores apresentam valores máximos de capacidade de condução de corrente elétrica diferentes de acordo com cada um dos métodos de referência que são relacionados às diferentes maneiras de instalar.

III. Todas as tomadas de correntes fixas das instalações devem ser do tipo que possua contato de aterramento (PE). As tomadas de uso residencial e análogo devem estar em conformidade à norma ABNT NBR 14136.


É correto o que se afirma em

Um motor elétrico de indução trifásico tem potência de 15CV. Ele pode ser ligado em duas tensões: 220/380V. Possui fator de potência (cos ϕ) a plena carga de 0,8. Apresenta rendimento (n) de 90%. Considere as expressões a seguir escolhendo a(s) apropriada(s) para realizar os cálculos e assinale a alternativa que representa a corrente nominal desse motor nas duas tensões respectivamente:

A comunicação está presente em nossas atividades cotidianas e nas relações pessoais que desenvolvemos, entre elas as relações de trabalho (Gama, Bahia e Godinho, 2019). Ao encontro disso, analise as afirmativas a seguir:

I. A comunicação é a base das relações interpessoais.
II. A eficácia da equipe é diretamente afetada pela capacidade de usar a comunicação com habilidade.
III. A comunicação exige compreensão e respeito mútuo.

É correto o que se afirma em:
