A planta de cobertura do mercado municipal tem o desenho abaixo. Qual a nomenclatura das peças indicadas no desenho, na seqüência?

Os desenhos abaixo são perspectivas usadas para a representação de volumes em diversas posições e ângulos de visão. Relacione a imagem com seu nome, numerando os parênteses. Em seguida, assinale a alternativa que contém a seqüência correta, de cima para baixo:

( ) Perspectiva Cônica

( ) Perspectiva Axonométrica Isométrica

( ) Perspectiva Frontal

A seqüência correta é:

Para que 10 retas, 5 pontos, 2 quadriláteros e 1 triângulo estejam projetados sobre uma mesma reta no plano de projeção, é necessário que:

Em um projeto arquitetônico de uma escola de nível fundamental, é necessário projetar uma escada cujo pé-direito seja de 2,92m e a espessura da laje de 14 cm. Calcule o número de degraus e largura do piso, sabendo que o espelho é de 17 cm:

Dentro do projeto hidráulico de um prédio, além da planta com a distribuição da rede de água fria, há necessidade de alguns pontos a serem esclarecidos através de detalhes, que são:

Na apresentação de um projeto urbanístico de uma praça com alguns equipamentos de uso público, como bancos, lixeira, brinquedos infantis e banca de revista, foram utilizadas as Perspectivas com Método dos Arquitetos, Método das 3 (três) escalas e Método do Pontos Medidores. São processos de perspectiva:

Um projeto de arquitetura de um centro cultural tem a planta de locação do edifício que abrigará o auditório do desenho abaixo. Qual a área ocupada pela edificação?

Um cone regular de altura 5m e diâmetro de base 3m é cortado até a base por um plano ortogonal e por um outro plano oblíquo que não corta a base. Após o corte, quais figuras geométricas aparecerão?

O engenheiro de uma residência passou a Você, como desenhista, o croqui abaixo. É correto identificar os seguintes símbolos do desenho para projeto elétrico:

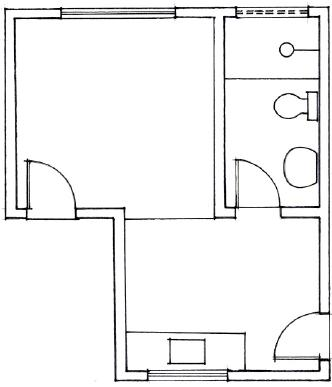

Na planta baixa, é correto identificar as seguintes convenções para desenho arquitetônico:
