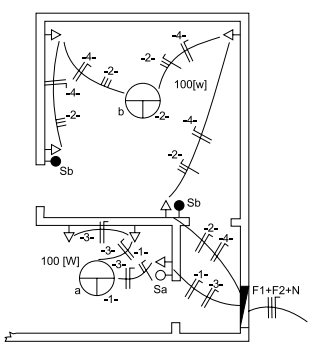

O unifilar ilustrado na figura a seguir descreve parte da instalação elétrica de um apartamento tipo.

Assinale a alternativa que descreve corretamente a instalação apresentada, para tanto, desconsidere o condutor PE.

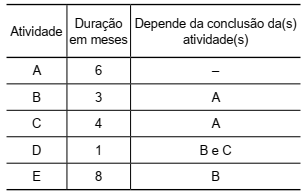

A tabela a seguir apresenta um esboço do cronograma de obras para a instalação elétrica em uma edificação de uso comercial.

O tempo para finalização das obras para a instalação elétrica é

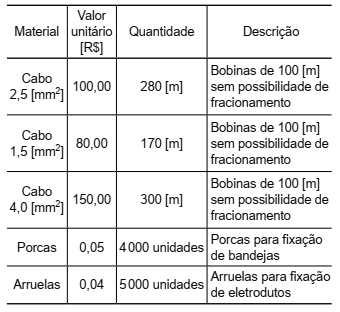

O engenheiro de projeto, responsável pelo levantamento de quantidades de uma obra para as instalações elétricas de uma edificação de uso industrial, elaborou a seguinte tabela de materiais.


São dados:
• material comprado por metro: deve-se adquirir material com margem de segurança de pelo menos 5 [%] adicional, quando aplicável; e
• material comprado por unidade: deve-se adquirir material com margem de segurança de 10 [%] adicional.
Nesse contexto, assinale a alternativa que apresenta corretamente o valor total dos materiais, em [R$] considerando as margens de segurança apresentadas.

O sistema de aterramento de uma edificação comercial pode ser representado pelo circuito elétrico ilustrado na figura, onde R = 0,03375 [ohms].

Devido a um defeito nas instalações elétricas dessa edificação, uma corrente de 1000 [A] é injetada no ponto A, enquanto João circula pelo terreno onde a malha de terra está instalada. Assinale a alternativa que apresenta corretamente o potencial de passo, em [V], que surge entre os pontos B e C, que são os pontos de contato dos pés de João.

O espaço ocupado pela equipe de atendimento telefônico de uma empresa de logística possui quarenta metros de comprimento, trinta metros de largura e quatro metros de pé direito. O engenheiro dessa empresa efetuou o cálculo de luminotécnica pelo método dos lúmens e selecionou três alternativas para substituição do sistema de iluminação que se encontrava instalado. Essas alternativas estão apresentadas na tabela.

Dado que a atividade requer um nível de iluminamento de 300 [lux], que o fator de utilização é 90 [%] e que o fator de depreciação é 80 [%], a(s) lâmpada(s) que pode(m) ser utilizada(s)

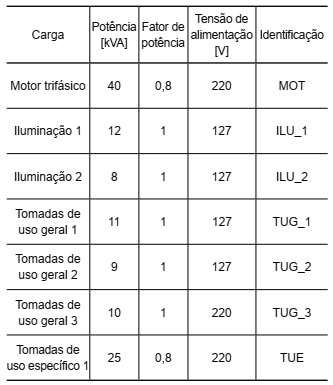

A distribuição de circuitos de iluminação e tomadas entre as fases de uma instalação elétrica de baixa tensão garante o equilíbrio dessa instalação, minimizando seu impacto para a concessionária de distribuição de energia elétrica. Nesse contexto, considere a lista de cargas apresentada na tabela.

Dado que a instalação elétrica é do tipo F1 + F2 + N + PE e que a tensão de alimentação é 127/220 [V], assinale a alternativa que apresenta a distribuição de circuitos mais adequada, de modo que o impacto das cargas para a concessionária seja minimizado, isto é, de modo que as correntes nas fases F1 e F2 tenham valores próximos.

O gráfico ilustrado a seguir descreve o comportamento da demanda de uma instalação industrial.

Assinale a alternativa que apresenta corretamente o valor da energia consumida ao longo de trinta dias, em [kWh].

A instalação elétrica de uma indústria é monofásica e consome potência ativa de 36 [kW]. Essa instalação possui fator de potência indutivo igual a 0,8 e tensão de alimentação de 5 [kV]. O engenheiro eletrotécnico da indústria avaliou essa instalação e propôs o uso de capacitores para correção do fator de potência, cujos dados estão apresentados na tabela.

Dado que tg [acos(0,92)] = 0,426 e que a frequência angular da rede é 360 [rad/s], o(s) capacitor(es) que pode(m) ser utilizado(s) de modo a fazer com que o fator de potência do conjunto encontre- se no intervalo 0,92 ≤ cosφ ≤ 1,00

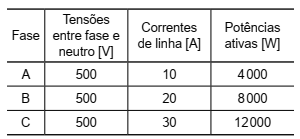

Um engenheiro elétrico efetuou medições de tensões de fase, correntes de linha e potências ativas em três cargas monofásicas indutivas conectadas entre fase e neutro de uma instalação elétrica trifásica e registrou-as na tabela.

Assinale a alternativa que apresenta corretamente a potência reativa trifásica total, em [kVAr], dado que a sequência de fases do sistema trifásico é ABC e que o neutro é denominado N.

Assinale a alternativa correta acerca dos sistemas de geração.
