O fornecimento de energia elétrica do município de Joaçaba é realizado pela concessionária de energia Celesc. De acordo com as normativas da concessionária, será atendida em tensão secundária de distribuição a unidade consumidora com carga instalada igual ou inferior a 75 kW, sendo classificadas, de acordo com a carga instalada em: tipo monofásica a 2 fios, tipo monofásica a 3 fios, tipo bifásico a 3 fios e tipo trifásico a 4 fios. Um eletricista, utilizando os equipamentos e EPIs adequados, realizou a medição em um quadro de distribuição de energia cuja alimentação é realizada por um fornecimento do tipo trifásico a 4 fios. Ele realizou duas medições de tensão, sendo a primeira entre a fase e o neutro e, a segunda medição, entre duas fases. Considerando o contexto exposto, assinale a alternativa que corresponde aos valores esperados para essas duas medições de tensão elétrica.

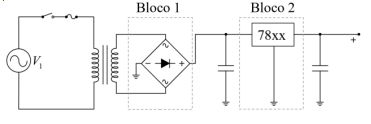

Considere a fonte de alimentação representada a seguir.

Os blocos 1 e 2 representam, respectivamente:

Os sistemas de aterramento e equipotencialização são parte integrante das instalações elétricas. Considere a instalação de um poste metálico em aço galvanizado, engastado no solo, utilizado para iluminação em uma praça pública. Considerando a instalação elétrica descrita, analise as afirmativas a seguir e assinale a alternativa correta.

A norma NBR 5410 dispõe sobre instalações elétricas em baixa tensão. A respeito dessa norma e de aspectos práticos de sua aplicação, avalie as asserções a seguir e a relação proposta entre elas.
I. É possível utilizar um mesmo disjuntor para lâmpadas e tomadas em uma instalação, desde que a capacidade do disjuntor seja adequada para a carga total desses circuitos.
PORQUE
II. A existência de equipamentos de segurança em instalações elétricas é opcional e não obrigatória, pois têm apenas a função de proteger os trabalhadores inexperientes de possíveis riscos elétricos, como choques e curtos-circuitos.
Analisando a relação proposta entre as asserções, assinale a opção correta.

De acordo com as normas técnicas da ABNT e da concessionária de energia Celesc, em instalações elétricas de baixa tensão, a cor indicada para o isolamento do condutor de neutro é

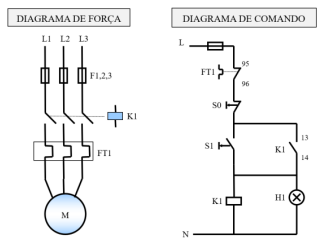

Analise os diagramas esquemáticos apresentado na Figura a seguir.

Assinale a alternativa que indica o tipo de partida apresentado no diagrama.

A norma técnica de instalações elétricas de baixa tensão (ABNT NBR 5410) especifica seções mínimas de condutores elétricos para diferentes aplicações. De acordo com essa norma, a seção mínima de condutores de cobre isolados para utilização em circuitos de iluminação, é

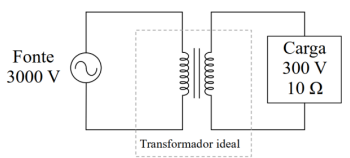

Um transformador é um equipamento elétrico com a capacidade de converter um nível de tensão CA em outro nível de tensão CA. Considere o sistema elétrico apresentado na Figura a seguir, em que uma rede elétrica com tensão de 3000 V alimenta, por meio de um transformador ideal, uma carga de 10 Ω que funciona com tensão de 300 V.

Analisando-se o circuito elétrico apresentado, assinale a alternativa que indica corretamente quais são, respectivamente, a potência aparente e a corrente elétrica no primário do transformador.

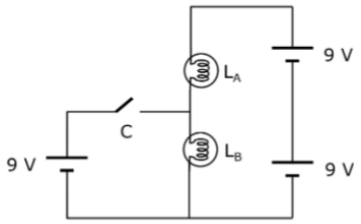

No circuito elétrico representado na sequência, as lâmpadas L_A e L_B são idênticas e as fontes e fios de conexão são ideais.

Quando a chave C é fechada, é correto afirmar que

No circuito de alimentação do motor de um portão automático, a corrente de projeto vale 12 A e a capacidade de condução de corrente do condutor é 24 A.
Nesse caso, para uma adequada coordenação entre os condutores e o dispositivo de proteção, é necessário que o disjuntor deva ter corrente nominal igual a
