De acordo com a NBR 6492 – Documentação Técnica para projetos arquitetônicos e urbanísticos – Requisitos, deve-se utilizar para a representação de materiais em desenho técnico arquitetônico, a convenção determinada na referida norma.

A seguir uma figura com a representação de um material.

A Figura apresenta a representação em desenho arquitetônico do material, chamado:

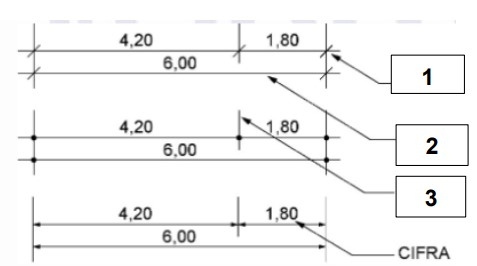

A Figura representa linhas utilizadas em desenho técnico para a etapa de cotagem.

Assinale a alternativa em que se apresenta a definição de cada número representado na Figura.

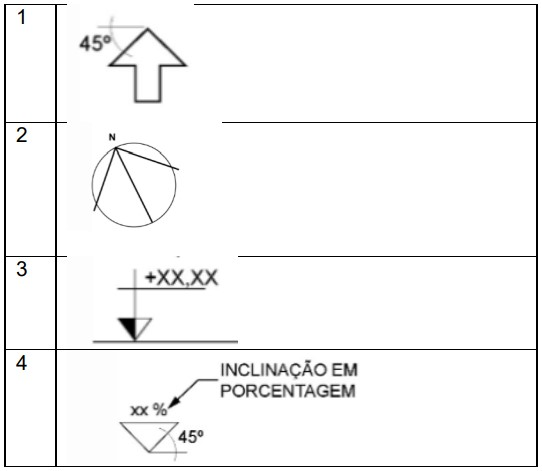

A NBR 6492 – Documentação Técnica para projetos arquitetônicos e urbanísticos – Requisitos, estabelece recomendações quanto a representações e simbologias. Dentre elas, as apresentadas a seguir.

Assinale a alternativa em que se apresenta a definição de cada número representado na Figura.

Em relação a cotas em desenho técnico, elas devem atender os seguintes requisitos:

I. Em um único desenho deve-se utilizar a mesma unidade de medida.

II. Quando a dimensão a ser cotada não permitir a cota na sua espessura, colocar a cota ao lado, indicando seu local exato com uma linha.

III. Nos cortes, marcar apenas as cotas horizontais.

IV. As linhas de cota devem estar preferencialmente dentro do desenho.

Estão corretas apenas as afirmativas

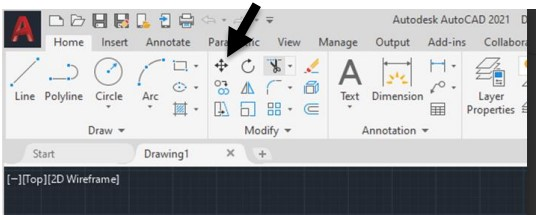

O sistema computacional CAD é uma ferramenta comumente utilizada para realização de representações gráficas. A imagem apresentada é referente à parte da barra de ferramentas do software AUTOCAD.

A seta indica o comando:

A NBR 16861 – Desenho Técnico – Requisitos para representação de linhas e escrita, estabelece requisito quanto a representação de linhas e escritas. Em relação às características básicas, a escrita em desenho deve ter:

I. Legibilidade.

II. Uniformidade e proporcionalidade.

III. Inviabilidade de redução e ampliação.

IV. Caracteres claramente distinguíveis entre si, para evitar erros de interpretação.

Estão corretas apenas as afirmativas

A NBR 16861 – Desenho Técnico – Requisitos para representação de linhas e escrita, estabelece requisito quanto a representação de linhas e escritas.

A aplicação geral da linha contínua estreita é

De acordo com a NBR 16752 – Desenho Técnico – Requisitos para apresentação em folhas de desenho, podemos ter escala de ampliação, escala de redução e escala natural.

Assinale a alternativa em que se apresenta, respectivamente, escala de ampliação, escala de redução e escala natural.
