Assinale o modelo matemático que descreve adequadamente a perda de carga distribuída h_p de um escoamento de água sob pressão com vazão Q em uma canalização de seção circular com diâmetro D e comprimento L (K, m e n constantes positivas):

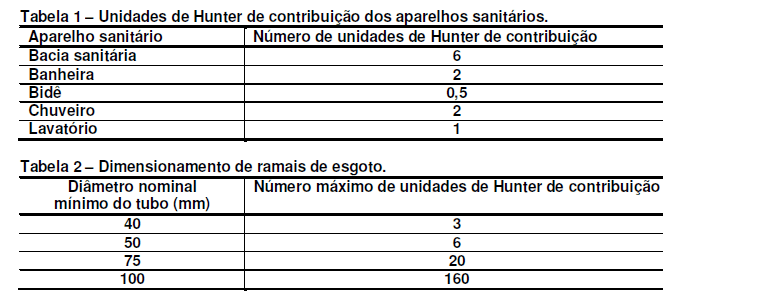

Um ramal de esgoto é definido como uma tubulação primária que recebe os efluentes dos ramais de descarga dos aparelhos sanitários diretamente. A determinação do diâmetro do ramal de esgoto é feita a partir da soma das unidades de Hunter de contribuição dos aparelhos sanitários (tabelas 1 e 2). Qual o número máximo de chuveiros que podem contribuir para um ramal de esgoto com diâmetro 75mm?

No projeto geométrico de rodovias, o greide consiste na representação do eixo da rodovia segundo o plano vertical, conhecido como projeto altimétrico. Considerando um trecho reto do greide de 200m de comprimento, em que a cota inicial e final são respectivamente 90m e 100m, a declividade deste trecho é:

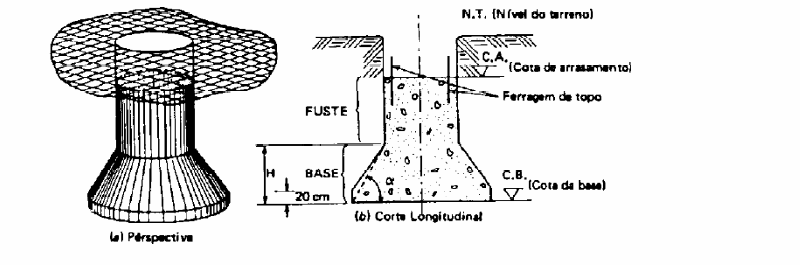

Fundações são elementos estruturais cuja função é transmitir as ações atuantes na estrutura à camada resistente do solo. Os elementos estruturais de fundações devem apresentar resistência adequada para suportar as tensões geradas pelos esforços solicitantes. Além disso, uma fundação deve transferir e distribuir seguramente as ações da superestrutura ao solo, de modo que não cause recalques diferenciais prejudiciais ao sistema estrutural nem à própria ruptura do solo. Em relação aos tipos de fundações, assinale aquele mostrado na figura:

O Código de Ética Profissional enuncia os fundamentos éticos e as condutas necessárias à boa e honesta prática das profissões da Engenharia, da Arquitetura, da Agronomia, da Geologia, da Geografia e da Meteorologia, e relaciona direitos e deveres correlatos de seus profissionais. Os preceitos deste Código de Ética Profissional têm alcance sobre os profissionais em geral, quaisquer que sejam seus níveis de formação, modalidades ou especializações. No exercício da profissão, os deveres do profissional podem ser classificados em cinco grupos:

I – Ante ao ser humano e a seus valores.

II – Ante à profissão.

III – Nas relações com os clientes, empregadores e colaboradores.

IV – Nas relações com os demais profissionais.

V – Ante ao meio.

Assinale a alternativa que NÃO corresponde a um dever que pertence ao grupo IV:

Se a avaliação de uma distância resultou em 200 metros no terreno, e esta mesma distância 160cm no desenho, a escala utilizada foi de:

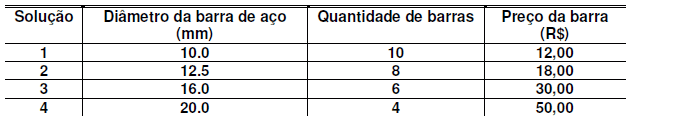

No dimensionamento da armadura de um pilar de concreto armado de um edifício, o projetista especificou quatro soluções possíveis:

O dimensionamento mais econômico apresentado é dado pela solução:

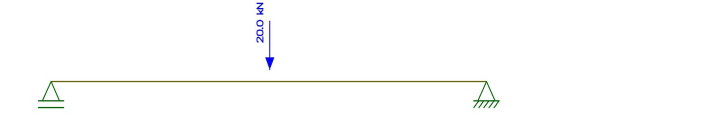

Considere o esquema estrutural de uma viga bi-apoiada submetida a um carregamento concentrado, conforme ilustrado na figura.

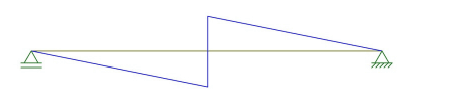

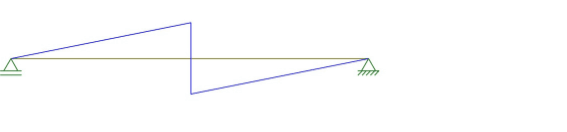

Assinale a alternativa que representa adequadamente o possível diagrama de momento fletor:

A taxa de armadura mínima A_s (armadura principal) de uma viga de concreto f_ck = 20MPa e seção retangular, é igual a 0,15% . Qual das soluções esta recomendação de norma é satisfeita para uma viga de concreto de seção retangular 20 x 45 cm e f_ck = 20MPa ?

Em relação às regras de segurança patrimonial de um Canteiro de Obras, assinale a alternativa INCORRETA:
