Para a simplificação de circuitos eletrônicos como o apresentado abaixo, pode-se exibi-los pelas características de resistência e tensão de Thevenin.

Sendo assim, assinale a alternativa que descreve corretamente a tensão e a corrente de Thevenin.

Dispositivos semicondutores são classificados por suas características e aplicações. Dentro desses componentes, há diodos, transistores, SCRs, TRIACs e DIACs, e todos têm aplicações similares. Sobre isso, analise as seguintes assertivas: I. TRIACs são dispositivos semicondutores amplamente utilizados para comutação de potência média AC.
II. Um DIAC pode ser descrito como um dispositivo que começa a conduzir a corrente elétrica apenas depois que uma certa tensão de disparo é atingida.
III. Um diodo é um componente eletrônico que permite a passagem da corrente elétrica em ambos os sentidos.

Quais estão corretas?

Segundo os métodos de Karnaugh, considerando a tabela verdade apresentada abaixo, pode-se gerar a função lógica que descreve esse sistema.
Assinale a alternativa que descreve de forma correta a função lógica desse sistema.

Um projeto luminotécnico consiste em determinar a quantidade de lúmens necessários para cada ambiente. Sobre o tema, analise as assertivas abaixo:
I. Fluxo luminoso: quantidade de luz que será emitida por uma fonte de luz em um ambiente (lm).
II. Intensidade luminosa: intensidade de luz em uma direção.
III. Iluminância: fluxo luminoso do ambiente por área. Para descobrir esse valor, é necessário apenas dividir o fluxo luminoso pela abertura da lâmpada.

Quais estão INCORRETAS?

Em instalações elétricas residenciais, usa-se iluminações que são acionadas em mais de um interruptor. Esse tipo de ligação recebe o nome de chave hotel e pode ser representada por porta lógica. Assinale a alternativa que apresenta a porta lógica corretamente.

Em um experimento prático usando osciloscópio, obteve-se a resposta abaixo do sinal coletado. Para esse experimento, o aparelho foi previamente configurado: Ponteira em 10x, escala vertical igual a 300 mV/divisão e horizontal igual a 25 ms/divisão.
Analise a tela apresentada e assinale a alternativa que apresenta o valor da frequência do sinal, em hertz (Hz), e a tensão de pico do sinal, em (Volts).

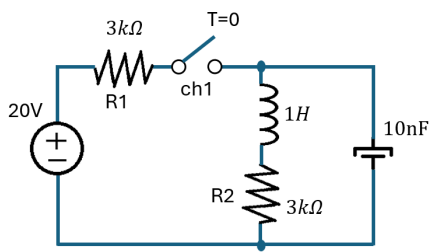

O circuito RLC mostrado na figura abaixo permaneceu com “ch1” fechado por um grande período (chamado de t=-0). Em T=0, a chave ch1 foi aberta, mudando o comportamento do circuito. Sendo assim, analise as assertivas abaixo:
   I. A tensão no capacitor de 10nF no T=-0 é igual a 20 V.
II. A corrente no resistor R1 no T=0 é igual a R2.
III. A tensão no capacitor logo após a chave ser pressionada é igual a 10 V.
IV. A tensão no resistor R2 em T=-0 é 8 V.


Quais estão corretas?

Segundo o International Electrotechnical Committee (IEC), a Norma IEC 1131-3 determina quatro linguagens padrão para programação de CLP. Duas destas são textuais, e duas são gráficas. Assinale alternativa que apresenta, correta e respectivamente, as duas formas textuais e as duas formas gráficas.

Referente ao controle de qualidade da pavimentação asfáltica, são ensaios de controle de qualidade de material para pavimentação, EXCETO:
