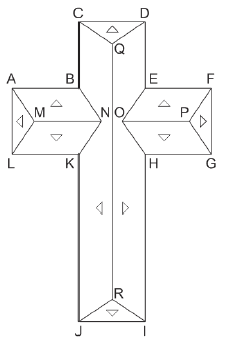

Observe a planta do telhado em telha colonial de uma igreja cruciforme, apresentada abaixo.

Identifique os elementos: I- cumeeira, II- rincão e III- espigão, respectivamente, utilizando os segmentos de reta que os representam.

Para fins de orçamento, o BDI (Benefícios e Despesas Indiretas) é a majoração que o preço de venda representa sobre o custo direto.

Sabendo-se que para determinada obra, o custo direto foi orçado em R$1.000,00, o custo indireto em R$40,00 e, o lucro, em R$20,00, assinale a opção que indica o valor do preço de venda.

Com relação a estratégica bioclimática a ser adotada no desenho do edifício, com vistas ao conforto térmico, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) Nas regiões de clima quente e úmido, o uso de ventilação cruzada é a estratégia adequada mais acessível a ser adotada, fazendo com que a temperatura interior acompanhe a variação da temperatura exterior.

( ) Em regiões em que a temperatura diurna e a umidade relativa estão acima dos limites previstos para a zona de conforto em países em desenvolvimento, como o Brasil, o resfriamento convectivo noturno é a estratégia mais apropriada.

( ) Nas regiões muito áridas, com temperaturas acima de 36oC, a ventilação noturna deve ser descartada, como estratégia, mesmo que possa significar a redução do tempo de uso dos outros sistemas de resfriamento.

As afirmativas são, na ordem apresentada, respectivamente,

Para os locais de trabalho internos onde são utilizadas telas de visualização que estão na vertical ou inclinadas em ângulo ≤ 15º, os limites de luminância médio das luminárias são dados para os ângulos de elevação ≥ 65º em relação à vertical descendente em torno da luminária.

Para locais especiais, que utilizam telas sensitivas ou com inclinação variável, assinale a opção que indica os limites de luminância médio das luminárias que deverão ser aplicados para ângulos de elevação.

O Parque Cultura, Esporte e Fazer Ponta Negra, situado às margens do rio Negro em Manaus e projetado por Severiano Porto, na década de 90, se insere na linha projetual contemporânea brasileira marcada por forte pluralismo, tanto formal como funcional.

A respeito das características formais e funcionais implantadas neste Parque, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) O magnífico calçadão com desenho esmerado de pisos e equipamentos, amplo sucesso do público, está situado no ponto mais alto das barrancas do rio.

( ) A parte mais baixa, onde se localizam as instalações populares, bares e restaurantes, possui pisos simples e rústicos, em contraste com a parte superior tratada com pisos sofisticados com excelente paginação.

( ) Os espaços elaborados paisagisticamente ficam perto do rio, voltados para sua margem, cuja linha sinuosa é marcada por caminho em pedra de ardósia, exceto no trecho vizinho ao anfiteatro, onde estes espaços ficam de costas para o rio.

As afirmativas são, na ordem apresentada, respectivamente,

Assinale a opção que indica uma propriedade do Neoecletismo, padrão de projeto referente à linha projetual contemporânea da arquitetura paisagística brasileira.

O arquiteto Severiano Mário Vieira de Magalhães Porto, mineiro de Uberlândia, graduou-se em 1954 pela Faculdade Nacional de Arquitetura da Universidade do Brasil, mas escolheu o Estado do Amazonas para realizar suas experimentações e produções arquitetônicas.

A partir de comentários críticos sobre a arquitetura de Severiano Porto, aponte características desta arquitetura.

Recém-inaugurado em Dubai, o Museu do Futuro foi descrito como “um milagre da engenharia” pela combinação de tecnologia avançada e esforços meticulosos de centenas de profissionais, que permitiu a construção de uma estrutura em aço sem pilares com formato de anel elíptico com inscrições em caligrafia árabe.

Relacione as obras projetadas por renomados arquitetos brasileiros, listadas a seguir, aos sistemas construtivos representativos de suas respectivas produções arquitetônicas.

1. Rede Sarah de Hospitais de Reabilitação - João Filgueiras Lima (Lelé).

2. Conjunto de Pampulha: Oscar Niemeyer.

3. Aldeias Infantis SOS - Severiano Porto.

4. Centro de Pesquisas CENPES/PETROBRÁS - Siegbert Zanettini.

5. Faculdade de Arquitetura e Urbanismo USP - Vilanova Artigas/Cascaldi.

( ) pré-fabricação de componentes leves em argamassa armada.

( ) linguagem regionalista adaptada às condições ecológicas com uso de materiais locais: madeira e palha.

( ) aço como sistema único ou combinado com outros materiais, ecoeficiente e sustentável.

( ) o mundo de formas novas, que o concreto armado oferece, suporte ideal para liberdade plástica e soluções belas, inesperadas e harmoniosas.

( ) materialidade da construção expressa pelo concreto aparente, na sua forma brutalista e rústica.

Assinale a opção que apresenta a relação correta, na ordem apresentada.

Alguns edifícios assumem papel significativo na cidade, especialmente aqueles destinados às atividades culturais, porque privilegiam o desenvolvimento de uma arquitetura cenográfica e espetacular, que conduz a associações metafóricas. Identifique cada obra apresentada a seguir à sua respectiva associação metafórica.

( ) Pavilhão de Exposições Lucas Garcez – Ibirapuera, São Paulo (1951)

( ) Museu de Arte Contemporânea MAC - Niterói (1996)

( ) Museu Oscar Niemeyer MON - Curitiba (2002)

( ) Museu de Arte do Rio - MAR - Rio de Janeiro (2011)

( ) Museu do Amanhã - Rio de Janeiro (2013)

1. Oca indígena

2. Flor branca

3. Olho humano

4. Ondas

5. Bromélia

Assinale a opção que apresenta a relação correta, na ordem apresentada.

Assinale a opção que indica um requisito para a apresentação física dos desenhos referentes à documentação técnica para projetos arquitetônicos.
