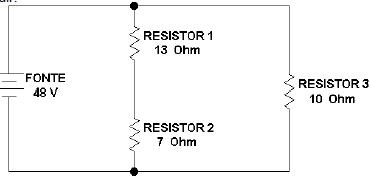

Analise o circuito a seguir:

Assinale a alternativa que representa o valor correto da queda de tensão sobre o RESISTOR 2:

Observe o motor a seguir:

Assinale a alternativa que representa corretamente a sua forma construtiva:

As pessoas e os animais devem ser protegidos contra , seja o risco associado a contato acidental com parte viva perigosa, seja a falhas que possam colocar uma massa acidentalmente sob tensão. Isso posto, preenche corretamente a lacuna a alternativa:

Considerando os múltiplos e submúltiplos de unidades elétricas, associe a segunda coluna de acordo com a primeira:

Primeira coluna:

1- 100mF

2- 1000μF

3- 1nF

4- 10pF

5- 1F

6- 100pF

Segunda coluna: mecanismo de ação

( ) Equivale a 0,001μF.

( ) Equivale a 1000mF.

( ) Equivale a 0,0000000001F.

( ) Equivale a 100000μF.

( ) Equivale a 1mF.

( ) Equivale a 0,01nF.

Assinale a alternativa que associa corretamente as lacunas:

A Norma Regulamentadora nº10 estabelece os requisitos e condições mínimas objetivando a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade. Sobre esta norma de segurança, analise as afirmações abaixo e identifique as corretas:

I- As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos com as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção.

II- Em todos os serviços executados em instalações elétricas, devem ser previstas e adotadas, prioritariamente, medidas de proteção individuais aplicáveis, mediante procedimentos, às atividades a serem desenvolvidas, de forma a garantir a segurança e a saúde dos trabalhadores.

III- As operações elementares como ligar e desligar circuitos elétricos, realizadas em baixa tensão, com materiais e equipamentos elétricos em perfeito estado de conservação, adequados para operação, podem ser realizadas por qualquer pessoa não advertida.

É correto o que se afirma em:

Analise o circuito a seguir:

Considerando que os componentes estão devidamente polarizados e uma VBE no transistor T1 de 0,7 V, assinale a alternativa que representa o valor correto da corrente elétrica que circula pelo resistor de 500 Ohm:

No que se refere às lâmpadas e iluminação artificial, analise as afirmações e identifique as corretas:

I- As lâmpadas constituídas por LEDs apresentam sempre um Índice de Reprodução de Cor (IRC) maior que as lâmpadas incandescentes.

II- As lâmpadas constituídas por LEDs apresentam, em média, uma vida útil maior que as lâmpadas a vapor de mercúrio.

III- As lâmpadas incandescentes acima de 25W têm a comercialização proibida no Brasil, bem como as lâmpadas a vapor de sódio acima de 80W.

É correto o que se afirma em:
