Considere um sistema trifásico a quatro fios composto por uma fonte simétrica e uma carga desequilibrada.

A corrente de neutro - I_N em função da corrente de sequência zero - I₀ é dada por

Considere um motor de indução trifásico de rotor bobinado com 4 polos alimentado por uma fonte de 60 Hz e escorregamento de 0,02.

A rotação desse motor é de

Sobre a curva ABC abaixo, relativa à execução de uma obra, analise as afirmativas a seguir.

I. O setor A corresponde às atividades com os maiores valores agregados.

II. A curva apresenta uma obra com atividades finais com custos mais elevados.

III. As atividades do setor B normalmente agregam 50 % do custo total da obra.

Está correto o que se afirma em

O relé que determina a impedância visto por ele, por meio da relação entre a tensão e a corrente no ponto da falta, é

Um transformador de corrente (TC) é utilizado para monitorar a corrente de linha no primário de um transformador. A potência do transformador é 15√3 MVA e a tensão de linha 15 kV.

Sabendo-se que a relação de transformação do TC escolhido é 400, o valor da corrente elétrica de linha no primário para a corrente do TC igual a 1,5 A é

Um motor trifásico, de rendimento 0,8 e fator de potência 0,8 indutivo, opera em regime permanente com potência mecânica máxima igual a 10 HP. A alimentação desse motor é de !$ 250 \sqrt3/3 \, V !$ de tensão de linha.

A corrente elétrica solicitada por esse motor e sua potência elétrica aparente são, respectivamente, iguais a

Dado: 1 HP = 746 W.

O método PERT permite controlar o tempo de um projeto. O tempo esperado de cada atividade é estimado tomando por base os tempos otimista, pessimista e mais provável.

Considerando que uma atividade qualquer tenha esses tempos iguais a 5, 8 e 14 unidades de tempo (ut), o seu tempo esperado é igual a

A figura abaixo apresenta um dispositivo de disparo utilizando SCR que possui uma corrente de gatilho igual a 50 mA.

A potência dissipada no resistor de 150 Ω e a tensão de gatilho do SCR são iguais a

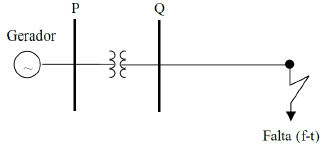

A figura a seguir apresenta um sistema elétrico trifásico em que ocorre uma falta no ponto indicado.

As reatâncias de Thèvenin de sequências positiva, negativa e zero, vistas do ponto da falta, são iguais a 0,2 p.u.; 0,2 p.u. e 0,1 pu. A tensão de Thèvenin de sequência positiva, nesse mesmo ponto, é igual a 1,0 pu. O setor onde ocorreu a falta tem como bases 20 MVA e 100 kV.

Os valores das correntes de curto-circuito para faltas Fase-Terra e Trifásica são respectivamente iguais a

Uma subestação industrial possui um transformador de 450 kVA de potência. A potência de curto-circuito na entrada dessa subestação é de 225 kVA. A tensão e a potência de base na entrada da subestação são iguais aos valores nominais do transformador.

A reatância reduzida do sistema, por unidade (pu), é igual a
