No projeto de uma rodovia, consta uma curva circular simples. Se o ponto de começo da curva está na estaca PC = 45 + 8,7 metros e o ponto de término na estaca PT = 48 + 11,6 metros, num estaqueamento de 20 em 20 metros, significa que o desenvolvimento dessa curva mede

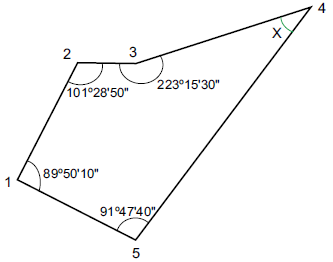

A figura a seguir representa a poligonal fechada materializada no terreno para a realização de um levantamento planialtimétrico.

Considerando os ângulos internos medidos nos vértices 1, 2, 3 e 5, se não houver erro de fechamento angular, o ângulo interno no vértice 4 deverá medir

Numa planta representada na escala 1:500, um terreno de formato retangular mede 5,7 x 9,2 cm. Sabendo que a superfície está regularizada na cota 98,5 m, caso seja necessário deixá-la na cota 98,2 m, deverá ser retirado um volume de terra, desprezando-se o empolamento, de, aproximadamente,

Um dos procedimentos corretos utilizados para a realização de um nivelamento geométrico simples é

Analise as convenções topográficas representadas a seguir

I II III IV V

Uma estação de levantamento materializada por pino está representada no desenho pela convenção indicada em

A centragem da estação total sobre o marco topográfico é orientada por um dos seus componentes, denominado

A figura mostra um tipo de instrumento topográfico.

Esse instrumento tem a função de medir, principalmente,

As plantas topográficas são sempre desenhadas sobre uma base quadriculada. Se essa planta for traçada na escala 1:400, as quadrículas, quando impressas, deverão medir

Se o ângulo zenital de uma direção mediu 83º46'20", o ângulo nadiral dessa mesma direção medirá, em grados,

Para determinar a distância horizontal entre dois pontos A e B, foram realizadas duas medidas com trena, nos mesmos pontos, resultando !$ l_1 !$ = 47,543 metros e !$ l_2 !$ = 47,519 metros. Esse erro linear atende a uma tolerância máxima de, aproximadamente,
