Para vencer um desnível de 2,90 m, está prevista uma escada reta, sem patamar, com degraus de largura 30 cm, obedecendo as especificações de conforto. É correto afirmar que essa escada terá

A pingadeira é um detalhe construtivo muito utilizado, que tem a função de

A cotagem nos desenhos técnicos deve seguir alguns princípios, entre eles,

A norma que regulamenta a representação de projetos de arquitetura estabelece que linhas pontilhadas devem ser utilizadas para representar

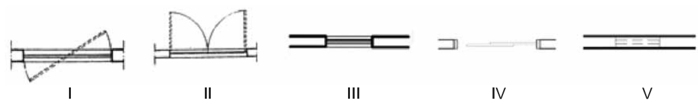

A figura a seguir mostra a representação em planta de diversos tipos de esquadrias

Assinale a alternativa que relaciona corretamente a representação com o tipo de janela.

As folhas de desenho têm formatos padronizados, que devem ser escolhidos de forma a não prejudicar a representação do desenho. Nesse sentido, o formato mais adequado para representar, na escala 1:250, um terreno de forma retangular de dimensões 45 x 90 m, na posição horizontal e considerando quadro na lateral direita e margens é o

Uma folha de desenho de formato A0, quando corretamente dobrada, fica nos sentidos horizontal e vertical, com uma quantidade de partes, respectivamente, de

Um telhado de duas águas, com largura de 6 metros, deverá ter inclinação de 30%. Para isso, a altura da cumeeira deverá ser

Suponha um retângulo com lados medindo 5 cm e 12 cm. A diagonal desse retângulo deverá medir

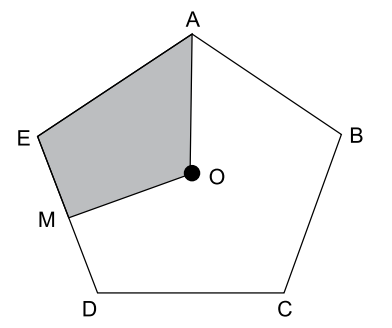

A figura a seguir mostra um pentágono regular com 12 cm² de área.

Considerando que O é o centro do pentágono, e M o ponto médio do lado ED, a área da porção hachurada é
