Utilizando o AutoCad, deseja-se lançar um ponto a 15 m de distância e 50º de inclinação em relação ao eixo X, a partir do último ponto desenhado. Nesse caso, deve-se utilizar o sistema de coordenadas

A figura a seguir mostra uma convenção utilizada nos desenhos em corte

Essa convenção pode ser utilizada para representar

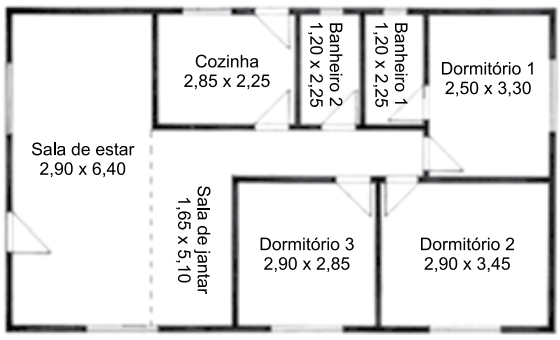

Analise a planta da residência apresentada a seguir, em que as salas de estar e jantar são separadas por um desnível, e o pé-direito é de 2,70 metros.

Se cada rolo de papel de parede rende 2,5 m², para revestir as paredes dos dormitórios e da sala de estar, a quantidade necessária de rolos, desconsiderando os vãos e as perdas, será

Observe o ícone do AutoCad3D representado a seguir.

Com a utilização desse ícone, pode-se

Pelo comando Dview do AutoCad 3D, o desenho pode ser observado de forma dinâmica. Uma das opções desse comando é a hide, que

Se o desenho no ambiente Model estiver em centímetros, para representá-lo na escala 1:25 da viewport, deve-se utilizar o valor

Para atribuir parâmetros a um detalhe que se repete no desenho, como uma porta com diferentes aberturas, o AutoCad possui o recurso

Para criar ou editar objetos em direções variadas no AutoCad, recomenda-se a utilização da ferramenta

O arquivo de desenho existente no AutoCad, salvo no formato DWT, com layers, legenda para folha, estilos de texto e configurações necessárias para o novo desenho é conhecido como

No projeto de armação de uma viga, consta a seguinte especificação:

⁶ 45 N8 15 c/120 C=380 ⁶

A partir dessa representação, pode-se interpretar que
