O diagrama representa um circuito elétrico monofásico (fase-neutro) de um treeway que aciona uma lâmpada; observe:





Os trechos 1, 2, 3 e 4 devem representar, respectivamente:

O desenho técnico utiliza a representação gráfica na identificação de componentes e partes dos equipamentos, assim como a simbologia de peças empregadas nos diagramas das plantas técnicas:







Assinale a opção que o observador tem da vista de topo (superior) deste objeto.

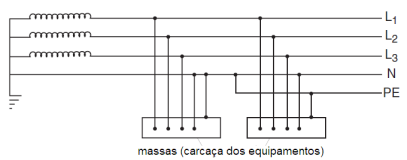

O tipo de aterramento nas estações elétricas previne tanto a segurança dos equipamentos quanto das pessoas que estão usando ou operando as instalações elétricas e seus equipamentos. Para isso, existem diversos tipos definidos e recomendados pelas normas técnicas, como mostra o exemplo da imagem:







Este exemplo se trata do tipo:

O eletromagnetismo é um fenômeno que envolve os campos elétricos e magnéticos, onde o campo magnético pode ser produzido pelo movimento de cargas elétricas, assim como a variação deste campo pode gerar movimento de cargas elétricas, produzindo corrente elétrica. Com base nestes princípios, analise as afirmativas a seguir.


I. Condutor percorrido por corrente elétrica produz campo elétrico.

II. Fluxo magnético fixo sobre um condutor gera (induz) corrente elétrica.

III. Campo magnético provoca ação de uma força magnética sobre um condutor percorrido por corrente elétrica.


Está correto o que se afirma apenas em

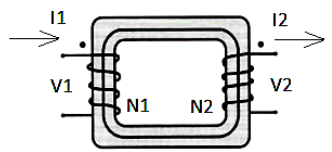

O transformador é um equipamento elétrico fundamental na transformação de níveis de tensão entre os seus enrolamentos. A imagem representa um transformador ideal, ou seja, P1 = P2, onde V1 e V2 são as tensões nos enrolamentos primário e secundário respectivamente; N1 é o número de espiras no enrolamento primário e N2, o número de espiras no enrolamento secundário:






Assinale a afirmativa INCORRETA.

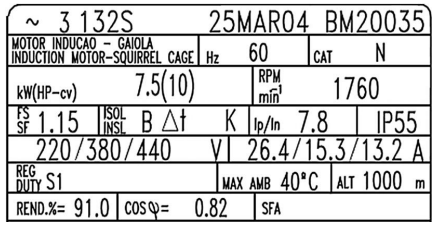

Os motores elétricos, por serem empregados nas mais diversas aplicações, para que sejam devidamente identificados, a placa de identificação contém dados específicos, que são definidos por meio de normas:





De acordo com a placa da figura a seguir, assinale a afirmativa INCORRETA
