Um condomínio unifamiliar possui 30 apartamentos. Considera-se que cada unidade possui 1 suíte, 1 quarto, 1 banheiro, 1 sala e 1 cozinha e abrigam 4 moradores. Ao adotar um consumo diário de 150 litros por pessoa, sabendo que o sistema deve garantir autonomia de 5 dias, e que o reservatório superior será responsável por armazenar 30% do volume total, com o objetivo de reduzir a carga estrutural.

Assinale a alternativa que indica corretamente qual deve ser o volume do reservatório superior.

Recalque é a modificação que ocorre no solo quando ele recebe a aplicação de cargas, resultando em sua deformação. Essa alteração pode provocar deslocamentos na fundação da edificação, tendo em vista temos dois tipos de recalques o parcial e o total.

Analise as afirmativas e assinale a alternativa correta sobre recalque diferencial e o recalque total.

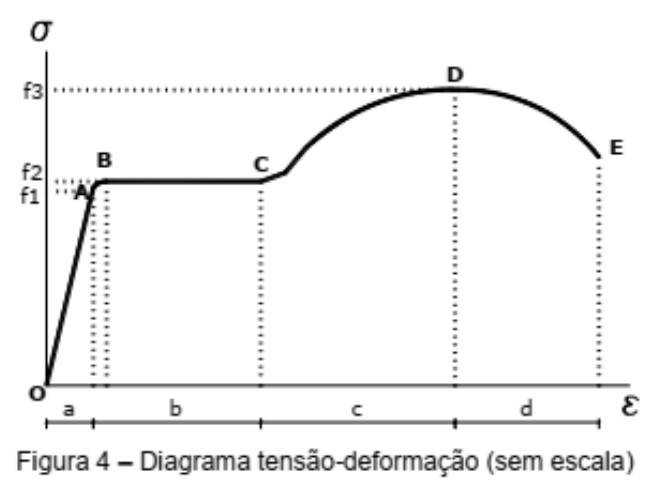

A figura abaixo apresenta o gráfico tensão deformação do aço. Sabemos que neste gráfico é possível observarmos as tensões elástica, plástica e a ruptura.

Assinale a alternativa que apresenta o trecho onde o material ainda está sofrendo uma tensão elástica e o limite de escoamento, respectivamente.

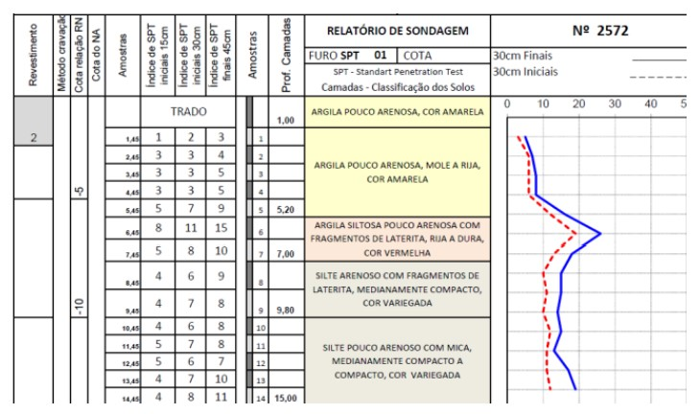

O SPT também conhecido como de Standard Penetration Test é um método empregado em investigações geotécnicas que consiste na cravação de um amostrador no solo através de golpes repetidos de um martelo padronizado. Esse procedimento possibilita a obtenção de informações importantes sobre as características do terreno, incluindo, a cota do nível d'água.

Analisando os dados acima, assinale a alternativa correta.

A elaboração de projetos hidrossanitário é essencial para manter a qualidade, durabilidade, o funcionamento de todos os aparelhos sanitários e uma execução mais fácil e ágil.

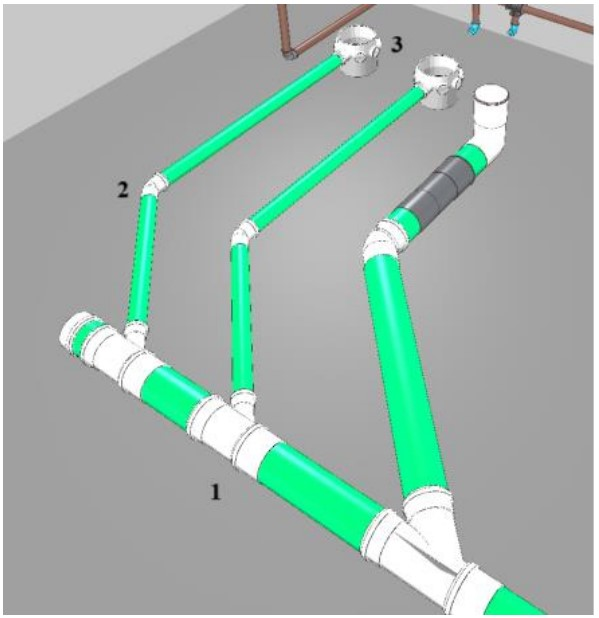

Analise a imagem a seguir.

Assinale a alternativa que corresponde corretamente ao nome das conexões do projeto de rede de esgoto demonstrado na imagem 3D.

A NBR 5626:2020 é a norma brasileira que trata das instalações prediais de água fria. Ela define as diretrizes para o projeto, execução, operação e manutenção desses sistemas em edificações, com o objetivo de garantir o fornecimento seguro e eficiente de água potável. A norma abrange desde a escolha de materiais até os testes de funcionamento, visando durabilidade, desempenho hidráulico e facilidade de manutenção.

Assinale a alternativa que indica corretamente qual o objetivo de seguir as recomendações da NBR 5626.

A NBR 5626:2020 estabelece uma distância mínima entre duas curvas de 90° em tubulações, sendo essa distância determinada pelo tipo de material utilizado (como PVC, cobre, PEX e outros), pelo diâmetro da tubulação (20 mm, 32 mm, 50 mm etc) e pelo tipo de instalação (água fria, água quente, esgoto etc). Essa variação ocorre porque cada combinação desses fatores influencia diretamente no comportamento hidráulico e na resistência mecânica do sistema.

Qual deve ser a distância mínima entre duas curvas de 90° para uma tubulação de PVC de 32 mm em instalação de água fria, conforme as normas técnicas?

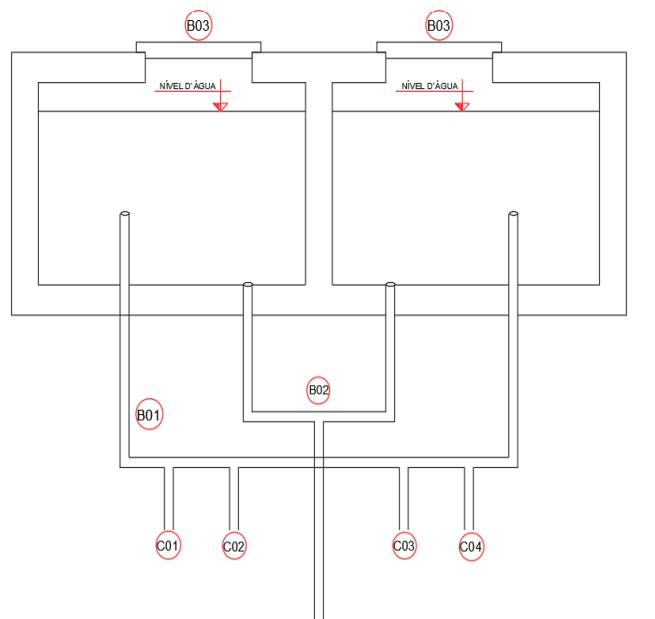

Na hora de planejar o projeto de distribuição de água fria de um prédio é essencial calcularmos a reserva de incêndio. Analise a figura que apresenta um detalhamento de um reservatório.

Após analisar a figura assinale a alternativa que apresenta correta e respectivamente quais são os barriletes de incêndio e de distribuição.
