Com relação aos materiais magnéticos, analise as afirmativas a seguir.

I. Materiais diamagnéticos, quando submetidos à presença de um campo magnético, têm seus ímãs elementares orientados no sentido contrário ao sentido do campo magnético aplicado.

II. Materiais paramagnéticos tendem a se alinharem paralelamente com o campo magnético aplicado.

III. Materiais ferromagnéticos possuem momento magnético permanente, mesmo na ausência de campo magnético aplicado.

Está correto o que se afirma em

Uma chave seccionadora unipolar de 200 A/15 kV cujos contatos são de liga de cobre, encontra-se instalada em uma rede aérea em que a temperatura ambiente é de 25° C. Sabe-se que a máxima temperatura ambiente admitida para seccionadoras é de 40° C e que a máxima temperatura admissível para contatos de liga de cobre no ar é de 75° C. Diante do exposto, a corrente de sobrecarga admissível no local de instalação da chave, em A, é

De acordo com a simbologia adotada em projetos de instalações elétricas prediais, os condutores presentes no interior do eletroduto representado a seguir, da esquerda para a direita, são, respectivamente, os condutores

De acordo com a norma Brasileira NBR 5410, os esquemas de aterramento de uma instalação podem ser classificados em função da situação da alimentação e das massas em relação à terra e da disposição do condutor neutro e do condutor de proteção.

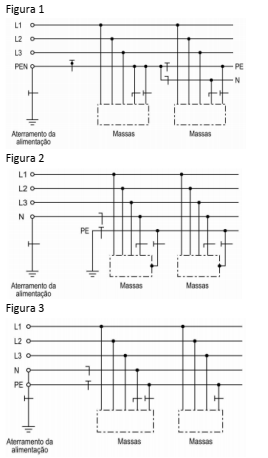

Tendo em vista a classificação acima, as figuras 1, 2 e 3 enquadram-se, respectivamente, nos esquemas de aterramento

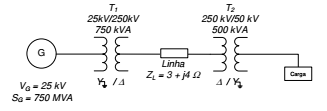

A figura a seguir apresenta um sistema elétrico de potência (SEP) hipotético, que é formado por um gerador, dois transformadores, uma linha de transmissão e uma carga.

Tomando como bases a potência do gerador e os valores nominais de tensão de cada região do SEP, o módulo em pu, da impedância Z_L é

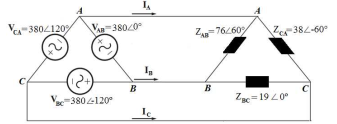

Um sistema trifásico ABC alimenta um circuito composto por três cargas distintas conforme mostra a figura a seguir.

Para essa configuração, a potência ativa total consumida pelo circuito, em W, é de

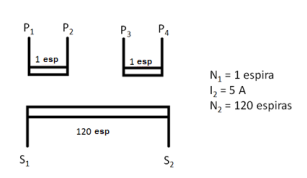

A figura a seguir mostra o esquema de um transformador de corrente (TC) projetado para uma relação múltipla. O primário do TC é composto por dois enrolamentos idênticos destinados para ligações série e paralela.

Sabendo que a corrente nominal secundária do TV é 5 A, as correntes nominais primárias, em A, que podem ser obtidas nesse TC são, respectivamente,

A figura a seguir mostra um circuito magnético composto por duas relutâncias ligadas em série (R₁ = 2x10⁵ A/Wb e R₂ = 3x10⁵ A/Wb) e por um enrolamento que contém 1000 espiras.

Para que o fluxo no circuito magnético seja de 2x10^-4Wb, a corrente, em A, no enrolamento deverá ser de

Considere o circuito a seguir, composto apenas por fontes ideais de tensão e resistores de resistência R.

A impedância equivalente de Thevenin, vista dos terminais A-B, é

A figura a seguir apresenta o equivalente monofásico de um circuito que possui uma carga ligada em Y, cuja impedância de fase é Z_L , conectada à fonte de alimentação por meio de um cabo com impedância igual a 3 + j4 Ω.

Diante do exposto, é correto afirmar que
