A adoção de um sistema de partida eficiente pode ser considerada uma das regras básicas para se obter do motor uma vida útil prolongada e custos operacionais reduzidos. Quanto aos métodos de partida existentes, destacam-se as partidas indiretas chave estrela-triângulo e chave compensadora, em que o motor de indução trifásico recebe tensões reduzidas durante a partida com o objetivo de redução da corrente de partida. No entanto, tem-se como prejuízo a redução do torque de partida dos motores com esses dois tipos de acionamento. Quanto ao torque de partida, utilizando uma Chave Estrela-Triângulo e uma chave compensadora TAP 80%, pode-se dizer que o torque de partida em relação ao torque nominal ficará reduzido no motor em:

Considere sen 36,87 = 0,6.

Um motor de indução trifásico possui uma potência elétrica de entrada de 10 kW para uma tensão de alimentação de 380V (tensão de linha), com um fator de potência de 0,8 em atraso e um rendimento de 90%. Deseja-se realizar a correção do fator de potência para a unidade (FP=1). Desta forma, a potência reativa do banco de capacitores para corrigir o fator de potência do motor será:

Após a análise da fatura de energia de uma determinada instalação elétrica pertencente ao Grupo A, constatou-se que a mesma apresentava excedentes de reativos sendo cobrados pela Distribuidora de Energia local. De forma a verificar o fator de potência da instalação, foram realizadas algumas medições na entrada de energia, utilizando um Wattímetro trifásico digital em horário comercial. As medições apresentaram uma potência de 10 kW e 20 kVA. Neste sentido, em relação aos excedentes de reativos, está correta a afirmação da alternativa:

Um tiristor é um dispositivo semicondutor que usa uma realimentação interna para produzir uma ação de chaveamento. Os tiristores mais importantes são os retificadores controlados de Silício (SCR). Os SCRs podem ser usados para o controle de motores, aquecedores e sistemas de iluminação. Quanto à identificação dos terminais do SCR, conforme a figura, pode-se afirmar que os Terminais (1), (2) e (3) são respectivamente:

Um motor de indução trifásico de 10 HP, com quatro polos, opera a uma frequência de 60 Hz e possui um escorregamento a plena carga de 5%. Dessa forma, a velocidade do rotor a plena carga será:

Considere o seguinte circuito abaixo:

Considere que o circuito apresentou um defeito e que o operador realizou um teste para identificar rapidamente a condição do componente 1N4001 utilizando um ohmímetro. No teste realizado, o operador constatou que o componente ao ser medido apresentou uma resistência elevada nos dois sentidos de condução. Neste caso, pode-se dizer:

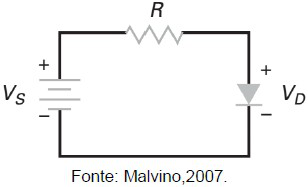

Considere o circuito abaixo formado por uma bateria, resistência e um diodo de Silício.

Considere que esse circuito apresente uma Bateria (Vs) de 12 V, uma resistência de 10 Ω e um diodo de Silício que possui uma tensão de joelho (Queda de tensão) de 0,7 V. Neste caso, está correta a afirmação da alternativa:

Um gerador síncrono de 12 polos e 60 Hz apresenta velocidade mecânica, em RPM, igual a:

Um operador deseja realizar a partida direta de um motor trifásico de indução. No entanto, o motor disponível para realização da partida possui em seus dados de placa a tensão 220V/380V para ligação em Triângulo ou Estrela, respectivamente. Considerando que a tensão da rede seja de 220V de linha (tensão entre fases), está correta a afirmação da alternativa:

O controle da velocidade de motores de indução do tipo gaiola de esquilo é muito utilizado para diversas aplicações e necessidades da indústria atual. A rotação do motor pode ser controlada alterando-se a frequência da tensão aplicada por meio de inversores de frequência. Nesse sentido, os estágios responsáveis pela conversão de energia dentro de um inversor de frequência obedecem à sequência descrita corretamente na alternativa:
