Analise a figura apresentada observando que está sendo realizado um procedimento de manutenção no componente de um veículo. A partir desta consideração, indique a alternativa CORRETA quanto a operação de manutenção que está sendo realizada neste equipamento:


Credito: Manual de operação e manutenção - NEW HOLLAND

Para o corte de talude na lateral direita da via, torna-se necessário o posicionamento da lâmina, para a realização deste procedimento de terraplanagem. Observe as etapas apresentas a seguir:
I. Deslocar a lâmina para a extrema direita, e em seguida deslocar o círculo para a direita, até que a haste do cilindro fique estendida e abaixar a lâmina até o solo com uma leve pressão. II. Posicionar a lâmina em um ângulo de 90° em relação ao talude, e em seguida, girar a lâmina (usando a rotação do círculo) até a posição desejada; III. Após a sela ter girado até a posição desejada, alinhar os orifícios dos pinos e fixá-los com os pinos de trava. IV. Girar o círculo até que a lâmina fique perpendicular à direção da máquina. V. Desengatar o pino de trava da sela, e usando a alavanca de levantamento da lâmina, estender a haste do cilindro direito e recolher a haste do cilindro esquerdo (mantendo a lâmina no solo), de modo a girar a sela. VI. Levantar a lâmina levemente do solo e em seguida levantar a extremidade direita da lâmina. Ao mesmo tempo, girar o círculo de modo que a extremidade direita da lâmina se mova em direção à frente da motoniveladora.
Assinale a alternativa que apresenta a sequência CORRETA de realização do posicionamento da lâmina da motoniveladora para a realização do procedimento de corte de talude:

Indique a alternativa CORRETA que apresenta o componente do motor de combustão a diesel que possui uma sequência de canais em suas laterais, na qual são montados os anéis de segmento:

Durante a operação de uma pá-carregadeira é necessário o manuseio dos controles de movimentação do mecanismo de carregamento. Assim sendo, assinale a alternativa CORRETA que indica a função do controle de levantamento da concha ao ser deslocado para a posição 1, conforme observado na figura:


Credito: Manual de operação e manutenção - CAT

Indique a alternativa CORRETA, quanto a função da alavanca dos controles do operador de uma pá-carregadeira apontada pelo número 3 da figura apresentada:


Credito: Manual de operação e manutenção - CAT

A realização da lubrificação das estrias da coluna da direção (Direção HMU) de uma retroescavadeira, de modo a prevenir o desgaste prematuro dos componentes desse conjunto, considerando que este procedimento está rotina de manutenção preventiva da máquina. Analise as etapas desta intervenção apresenta a seguir:
I. Empurrar a bomba de volta na posição. II. Aplicar a graxa nas estrias, é necessário atentar-se para a utilização do tipo correto de graxa. III. Abaixar a bomba para expor as estrias na extremidade da coluna da direção. IV. Apertar os quatro parafusos de fixação da bomba e testar o sistema da direção. V. Apoiar a bomba dosadora e afrouxar os quatro parafusos de fixação da bomba, atentando para não afrouxar as conexões da mangueira. VI. Limpar as estrias machos existentes na coluna da direção e limpar as estrias fêmeas existentes na bomba.
Assinale a alternativa que apresenta a sequência CORRETA para a realização deste procedimento de manutenção preventiva:

Analise as etapas do procedimento de substituição do óleo e limpeza da tela do sistema de transmissão, apresentadas a seguir:
I.Estacionar a máquina em uma superfície plana, acionar freio de mão, abaixar a lâmina até o chão e desligar o motor. II.Limpar a tela de sucção por inteiro e reinstalar a tela e o bujão de drenagem. III.Manter o motor ligado até que o óleo da transmissão atinja a temperatura de operação. IV.Encher o sistema, com o óleo especificado, até o nível do bujão. V.Remover o bujão com o filtro de tela e deixar o óleo drenar.
Assinale a alternativa que apresenta a sequência CORRETA à realização deste procedimento de troca do óleo e limpeza da tela do sistema de transmissão da motoniveladora:

Na observância dos sistemas de monitoramentos disposto na cabine de controle de uma motoniveladora, existem diversos indicadores que em caso de falha ou alerta dos sistemas operacionais da máquina, este irá sinalizar por meio de um indicador luminoso. Deste modo, analise a figura e assinale a alternativa CORRETA que apresenta a nomenclatura do indicador representado por este símbolo:

Marque a alternativa CORRETA ao se tratar das rotinas de verificações diárias da manutenção preventiva da retroescavadeira

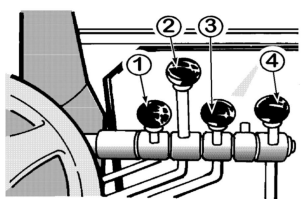

Durante a operação da motoniveladora é necessário o manuseio dos controles (alavancas), dispostas em ambos os lados do volante de direção da máquina, assim sendo, ao observar a figura apresentada, têm-se as alavancas de controles do lado direito do volante. Neste contexto, analise a figura e assinale a alternativa CORRETA que indica a finalidade da alavanca de controle apontado pelo número 1:

Credito: Manual de operação e manutenção - NEW HOLLAND
