Um motor trifásico com seis terminais de ligação tem as bobinas conectadas internamente aos terminais seguintes: fase R em (1,4), fase S em (2,5) e fase T em (3,6), conforme o esquema abaixo.

As conexões externas entre os terminais, para as configurações triângulo e estrela, e as respectivas tensões de linha estão coerentemente apresentadas em:

Uma instalação elétrica monofásica com cargas indutivas produz um fator de potência igual a 0,5. Sendo assim, é correto afirmar:

A NR-26 - Sinalização de Segurança - adota algumas cores para indicar e advertir acerca de riscos existentes em determinados locais de trabalho. Assim sendo, analise:

A correta correlação entre a cor e uma das possíveis utilizações a ela atribuída, conforme a NR-26, ocorre em:

As resistências R1 = 400 Ω e R2 = 600 Ω são conectadas em série e são alimentadas por uma fonte de tensão contínua de 20 V. A queda de tensão em R₁ e a potência consumida por R₂ valem, respectivamente,

Um osciloscópio analógico tem uma tela com 10 divisões verticais e horizontais e um controle de ganho vertical com as opções: 5 mV/DIV - 10 mV/DIV - 50 mV/DIV - 100 mV/DIV - 0,5 V/DIV - 1 V/DIV - 2 V/DIV - 5 V/DIV. Nesse caso, para analisar integralmente (pico a pico) a forma de onda da tensão de uma rede elétrica de 110 V / 60 Hz, é necessário selecionar, no controle de ganho vertical, a posição

NÃO denomina um esquema de aterramento:

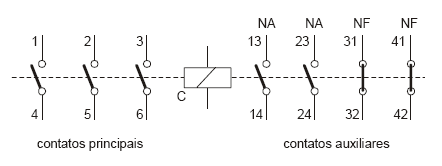

Considere o esquema abaixo.

O símbolo acima representa o dispositivo denominado

Para produzir curvas em eletrodutos rígidos de PVC e metálico podem ser utilizados, respectivamente,

Em uma impedância de 20 + j20 [Ω] é aplicada a tensão de 120∠0° [V] . Portanto, a corrente vale

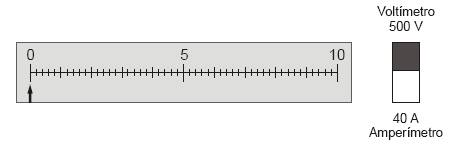

Um sistema elétrico é equipado com um medidor de tensão/ corrente que utiliza um único galvanômetro graduado de 0 a 10, conforme mostra a figura abaixo. Com a chave na posição superior, o galvanômetro atua como um voltímetro com fundo de escala de 500 V e com a chave na posição inferior ele atua como um amperímetro com fundo de escala de 40 A. Ao verificar as condições de operação do sistema, o técnico anotou as seguintes indicações do galvanômetro: voltímetro ≡ 7,6 e amperímetro ≡ 3,8.

Portanto, o sistema está operando com
