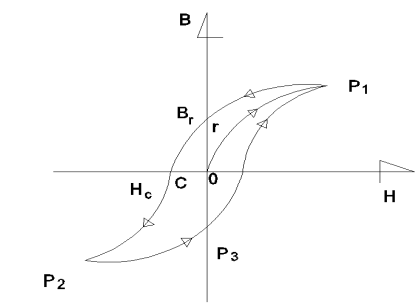

As perdas por histerese (que, em grego, significa atraso) são perdas de energia que ocorrem quando um material magnético é submetido a um campo magnético alternado. A figura abaixo mostra a curva (laço ou ciclo) de histerese:



Em relação ao tema, analise as assertivas a seguir:
I. Aumento gradualmente a partir de zero até P1. II. Campo magnético B e campo magnético aplicado H. III. B aumenta de zero seguindo a curva que vai da origem O até o ponto P1 (curva de magnetização). IV. O valor do campo no ponto r, quando H é nulo, é a magnetização residual Br. V. O ponto P2 é o ponto de saturação, magnetização no sentido oposto.
Quais estão corretas?

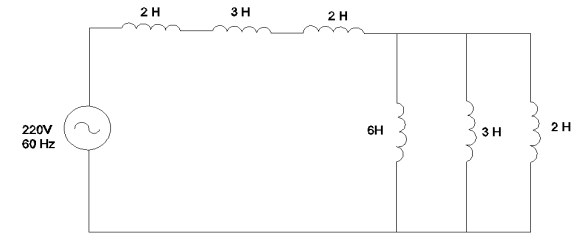

Faça a redução do circuito série e paralelo da figura abaixo e calcule a indutância total (equivalente) e a reatância indutiva. Considere π =3,14 e duas casas depois da vírgula.



A resposta correta para indutância total e a reatância do circuito vale:

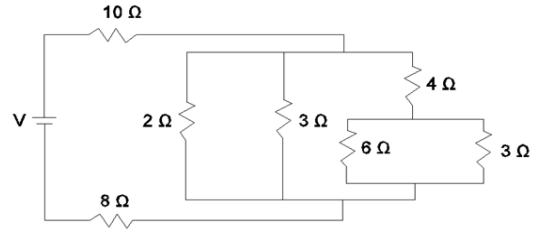

Faça a redução do circuito série e paralelo da figura abaixo e calcule a resistência total (equivalente).

É correto afirmar que a resistência total ou equivalente do circuito vale:

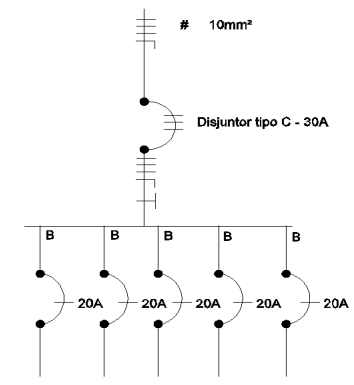

O diagrama unifilar do quadro de cargas de uma instalação elétrica de baixa tensão tem a seguinte configuração:

I. O disjuntor geral tripolar com 5 circuitos bifásicos.

II. O disjuntor geral tripolar com 5 circuitos monofásicos.

III. Os cabos de alimentação do disjuntor principal são de 10 mm².

IV. O disjuntor geral bipolar com 5 circuitos bifásicos.

Quais estão corretas?

Faça a redução do circuito série e paralelo da figura abaixo e calcule a capacitância total (equivalente). Considere π = 3,14 e realize o arredondamento a partir da segunda casa decimal.




A resposta correta para capacitância total do circuito vale:

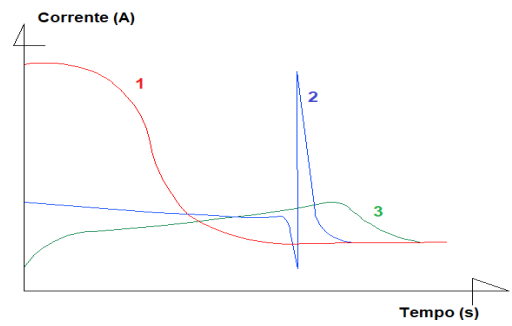

Os acionamentos de partida de motores elétricos, podem ser de partida direta, partida estrela triângulo, partida com chave compensadora e partida com Soft Starter. Analise a figura a seguir, que ilustra uma comparação entre os valores de corrente exigidos para esses métodos de partida de motores:



Sobre o tema, analise as assertivas abaixo:
I. Gráfico 1 representa partida direta. II. Gráfico 3 representa chave compensadora. III. Gráfico 2 representa estrela triângulo. IV. Gráfico 3 representa soft starter.
Quais estão corretas?

Máquinas elétricas são dispositivos que fazem conversão eletromecânica de energia, equipamento que converte energia elétrica (relacionada com tensão e corrente) em energia mecânica (torque, rotação) é denominado motor elétrico. Os motores elétricos são classificados como síncronos ou assíncronos, de acordo com a relação entre a velocidade de rotação do rotor e o campo magnético girante do estator. Sobre o tema, analise as assertivas abaixo:

I. Máquinas síncronas são aquelas em que o rotor gira exatamente na mesma velocidade que o campo magnético girante, independentemente da carga imposta.

II. Máquinas assíncronas são aqueles em que o funcionamento depende de uma diferença entre as duas velocidades, chamada de escorregamento.

III. O motor síncrono também é conhecido como motor de indução.


IV. Nos motores síncronos, o rotor irá girar numa velocidade menor que a do campo do estator.

Quais estão corretas?

Uma escola municipal de Ensino Fundamental deseja instalar em sua edificação um Sistema de Proteção contra Descargas Atmosféricas (SPDA), pois, em estudo preliminar, se orienta a instalar sistema de acordo com a norma NBR 5419:2015. São os principais componentes que devem ser listados para atender essa demanda:

I. Captores, sinalizadores, mastro, cordoalha e cabo de cobre. II. Conectores. III. Muflas. IV. Espaçadores, eletroduto de PVC rígido ou metálico. V. Hastes de aterramento.


Quais estão corretos?

A Prefeitura Municipal de Tangará possui uma subestação transformadora abrigada com transformador trifásico de 300 KVA, tensão de operação 380/220 Volts e solicita a sua fiscalização para acompanhar a manutenção preventiva. A programação de desligamento junto à concessionária do sistema elétrico deve ser solicitada com antecedência, para que seja desligada as chaves fusíveis da rede de média tensão. São serviços que devem ser realizados na manutenção preventiva:

I. Limpeza do local, inspeção visual e revisão das conexões
II. Verificação do nível de óleo, verificação dos terminais de aterramento e termografia.
III. Reaperto das conexões, limpeza da cabine e relatório.
IV. Troca do transformador, termografia e relatório.
V. Troca da chave seccionadora, termografia e relatório.

Quais estão corretos?

São os principais tipos de motores elétricos que existem atualmente no mercado:

I. Motor de corrente alternada. II. Motor de corrente contínua. III. Motores universais.

Quais estão corretos?
