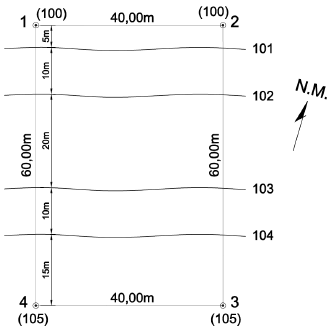

Na figura abaixo, está apresentado o levantamento planialtimétrico de uma área retangular (40 m ' 60 m) que deverá ser nivelada na cota 102,50 metros.

Considerando o fator de empolamento como 1,5, o fator de homogeneização como 1,2, e o aterro compactado, assinale a alternativa que apresenta a quantidade aproximada do volume de aterro solto a ser retirado da obra após os serviços de corte e aterro compensado.

Sobre as paredes de “drywall”, analise as afirmativas.

I - As paredes simples são compostas por perfis-guia e montantes de aço galvanizado, contendo uma chapa de gesso em cada face.

II - Podem ser especificadas para áreas úmidas.

III - Possuem como desvantagem o baixo conforto térmico e acústico.

Está correto o que se afirma em

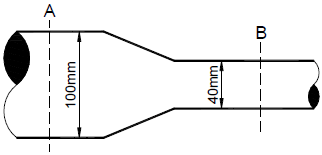

Abaixo apresenta-se a seção longitudinal de um tubo circular que conduz um líquido incompressível, cuja velocidade de escoamento na seção “A” é de 2,0 m/s.

A velocidade de escoamento na seção “B” é:

Sobre os comandos e formas de seleção de objetos no AutoCad, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A janela de seleção marcada da esquerda para a direita seleciona todos os elementos que a janela envolve ou toca.

( ) A janela de seleção marcada da direita para a esquerda seleciona somente os objetos que a janela toca.

( ) Ao pressionar a tecla “Shift”, é possível excluir elementos da seleção.

( ) Por padrão, ao selecionar um objeto, os “grips” desse objeto são automaticamente mostrados.

Assinale a sequência correta.

Sobre a resistência do concreto estrutural submetido à compressão, leia o texto.

• De modo geral, os concretos com maiores resistências iniciais têm proporcionalmente ______________crescimentos da resistência com a idade.

• De acordo com os ensaios realizados por ________, a relação entre a resistência no ensaio lento e a resistência no correspondente ensaio rápido, pode ser admitida como tendente ao limite médio 0,8.

• Em corpos-de-prova muito pequenos em relação ao diâmetro característico do agregado graúdo, a resistência à compressão cresce à medida que _________ o tamanho do corpo-de-prova.

• O módulo de elasticidade do concreto estrutural ____________ com o aumento da resistência do agregado graúdo.

Assinale a alternativa que preenche correta e respectivamente as lacunas.

Considere uma viga de aço, fy = 250 MPa, com as seguintes dimensões em milímetros: bf = 100, t_f = 10, d=200 e t_w = 5. O valor mais aproximado, em quilonewton-centímetro, do momento de plastificação é:

Marque a alternativa que apresenta, respectivamente, o significado dos termos fC0k e ft0d utilizados no projeto das estruturas de madeira.

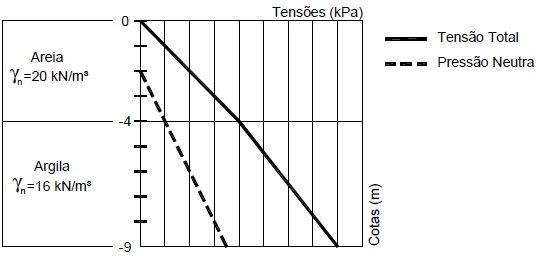

Sobre tensões nos solos, analise a figura abaixo.

Considerando o peso específico da água igual a 10 kN/m³, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A tensão efetiva na cota -8m é 144kPa.

( ) A pressão neutra na cota -1m é zero.

( ) A tensão total na cota -5m é 66kPa.

( ) A tensão efetiva na cota -2m é 40kPa

Assinale a sequência correta.

Sobre as patologias das estruturas de concreto, assinale a afirmativa INCORRETA.

No gráfico abaixo, as categorias apresentadas nas abcissas são os componentes que formam o custo dos materiais da estrutura do pavimento tipo de um edifício destinado para habitação coletiva e nas ordenadas estão os percentuais de custo dessas categorias.

A estrutura do pavimento tipo é do tipo usual, de concreto armado moldada no local, com lajes maciças, vigas e pilares, empregando concreto com fck 25 MPa e aço CA 50. Para a estimativa do custo, o orçamentista trabalhou com as seguintes informações:

· Área do pavimento tipo: 300 m²;

· Espessura média de concreto da estrutura do pavimento: 0,30 m;

· Consumo de aço por unidade de volume de concreto: 125 kg/m³;

· Consumo de fôrma por unidade de volume de concreto: 10 m2/m3;

· Preço de 1 m³ de concreto: R$ 420,00;

· Preço de 1 kg de aço: R$ 4,50;

· Preço de 1 m² de fôrma plastificada, inclusive sarrafo: R$ 25,00.

Assinale a alternativa que define, respectivamente, as categorias enumeradas no gráfico.
