Considere a viga isostática engastada da figura abaixo.

A reação vertical e o momento no apoio A correspondem, correta e respectivamente, a

O esquema representado abaixo é composto por cabos que sustentam o bloco A.

Considerando o sistema em equilíbrio e que o peso do bloco A é igual a 200 N, a tração nos cabos BD e BC correspondem, em N, respectivamente a:

Para a viga a seguir, as reações indicadas nos apoios E e F, em kN, são, correta e respectivamente,

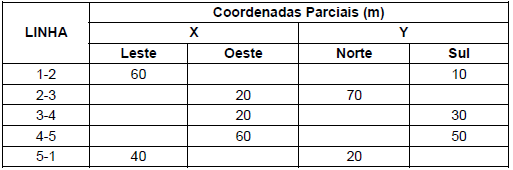

Considere o levantamento topográfico planimétrico a seguir representado pelas coordenadas parciais (X, Y), em metros:

A área do polígono representado pelas coordenadas parciais (X, Y), em metros quadrados, é igual a

Os componentes de cerâmica vermelha utilizados para a construção de alvenarias são os tijolos maciços e os blocos cerâmicos. Sobre os blocos cerâmicos, a normalização brasileira classifica-os em duas categorias: blocos de vedação e blocos estruturais. O bloco cerâmico para alvenaria de vedação tem a função principal de suportar o peso próprio da alvenaria da qual faz parte e o bloco cerâmico para alvenaria estrutural tem a função de suportar as cargas previstas em uma alvenaria estrutural (não armada, armada ou protendida).

Considere os blocos cerâmicos abaixo.

Os blocos cerâmicos utilizados para construção de alvenarias são, correta e respectivamente, do tipo

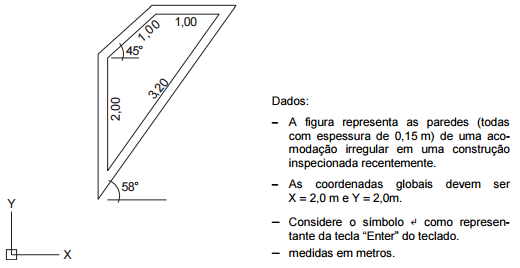

Considere a figura abaixo para reprodução em AutoCAD™ (versão Inglês).

Considerando que o mouse do computador não esteja funcionando, a sequência a ser digitada na Linha de Comandos do AutoCAD™, antes de inserir com o comando DIMENSION as medidas internas, é

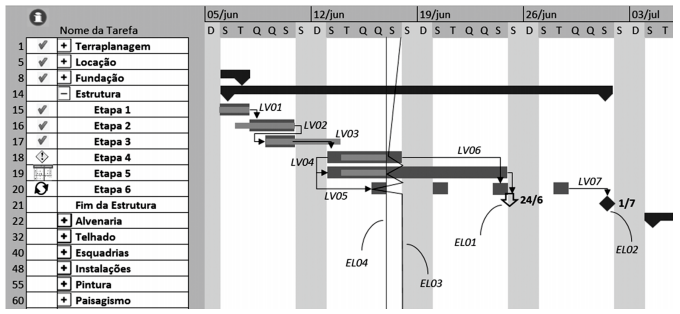

Considere o Diagrama de Gantt abaixo.

O Diagrama de Gantt apresentado na tela é uma ferramenta bastante similar ao MSProject™ e foi aplicado a uma obra genérica.

Com relação ao diagrama,

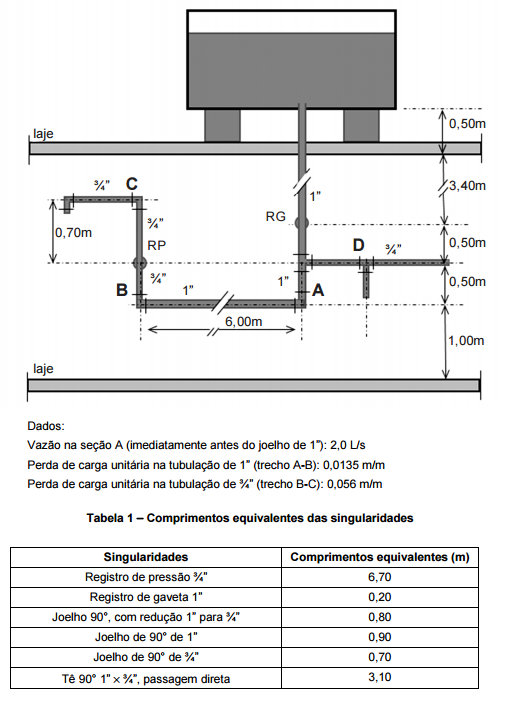

Considere a instalação hidráulica predial abaixo.

Desprezando-se a carga cinética da água, a diferença de pressão entre os pontos A e C (imediatamente após o joelho de ¾”) é, aproximadamente, em m.c.a.,
