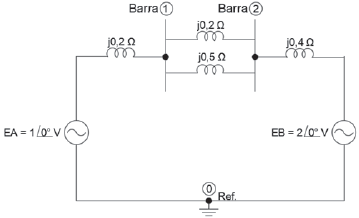

Considere o circuito elétrico representado na figura a seguir.

Fonte: Elaborado pela banca (2020).

Os elementos Y11 e Y22 da matriz das admitâncias de barra são, respectivamente,

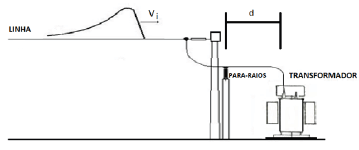

Na figura a seguir representa-se um para-raios, um transformador e a aproximação de uma onda viajante causada por uma descarga atmosférica na linha que alimenta a subestação.

Fonte: Elaborado pela banca (2020).

A esse respeito, é correto afirmar que

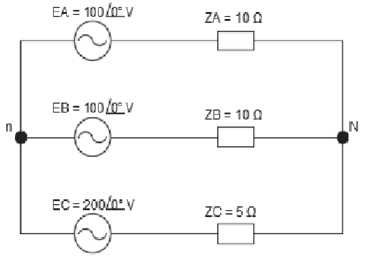

Na figura a seguir apresenta-se uma carga trifásica composta pelas impedâncias ZA, ZB e ZC, conectada às fontes EA, EB e EC.

Fonte: Elaborado pela banca (2020).

A tensão, em volts, medida entre os pontos “N” e “n”, e a corrente, em amperes, na impedância ZC são, respectivamente,

Um motor de indução trifásico é acionado por uma chave compensadora, através do tape de 80% do autotransformador.

Em relação à chave de partida direta, é correto afirmar que

Em relação ao transformador de corrente (TC) para serviço de proteção, é INCORRETO afirmar que

Em relação à NBR-5410, a queda de tensão verificada em qualquer ponto de utilização da instalação deve ser inferior ou igual a determinados valores, dados em relação ao valor da tensão nominal da instalação. A esse respeito, avalie o que se afirma.

I - 6%, calculados a partir dos terminais secundários do transformador MT/BT, no caso de transformador de propriedade da(s) unidade(s) consumidora(s).

II - 6%, calculados a partir dos terminais secundários do transformador MT/BT da empresa distribuidora de eletricidade, quando o ponto de entrega for aí localizado.

III - 5%, calculados a partir do ponto de entrega, nos demais casos de ponto de entrega com fornecimento em tensão secundária de distribuição.

IV - 7%, calculados a partir dos terminais de saída do gerador, no caso de grupo gerador próprio.

Está correto apenas o que se afirma em

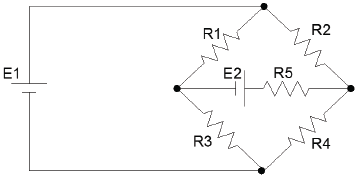

A figura a seguir representa um circuito elétrico em ponte.

Fonte: Elaborado pela banca (2020).

R1 = R2 = R5 = 1 Ω
R3 = R4 = 3 Ω
E1 = 18 V
E2 = 10 V

A esse respeito, é correto afirmar que o valor da corrente elétrica, em amperes, que circula no resistor R5 é de

Avalie o que se afirma em relação à NR-10.

I - Não é aplicável a instalações elétricas alimentadas por extra-baixa tensão.

II - O obstáculo impede qualquer contato com as partes internas energizadas.

III - Os documentos do prontuário de instalações elétricas devem ser elaborados somente por profissionais qualificados.

IV - Uma pessoa advertida é aquela informada ou com conhecimento suficiente para evitar os perigos da eletricidade.

Está correto apenas o que se afirma em

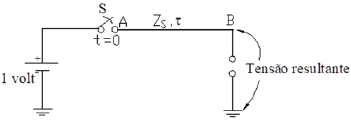

Na figura a seguir representa-se uma linha de transmissão monofásica AB, sem perdas, com impedância de surto Z_S = 1 Ω e tempo de trânsito \( \tau \) = 1ms. A extremidade B encontra-se aberta. No instante t = 0, através da chave S, a linha é energizada por uma fonte ideal de tensão contínua de amplitude 1 V.

Observe os gráficos.

Fonte: Elaborado pela banca (2020).

A tensão resultante na extremidade B, em relação ao ponto de terra para o tempo até 7\( \tau \), está representada corretamente pelo gráfico indicado em

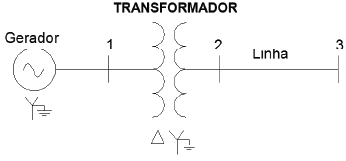

Na figura a seguir tem-se o diagrama unifilar de um sistema elétrico trifásico, sem nenhuma carga conectada na barra 3.

Fonte: Elaborado pela banca (2020).

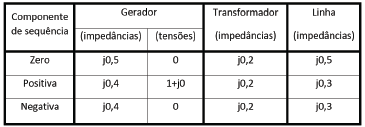

Na tabela são fornecidas as tensões e as impedâncias em valores por unidade (pu), obtidos a partir da tensão-base e da potência-base adotadas como referência. A corrente-base na barra 3 é de 2000 amperes.

\( Q=\begin{bmatrix} 1 & 1 & 1 \\1 & a^2 & a \\ 1 & a & a^2 \end{bmatrix} \) \( Q^{-1}={\large{1 \over 3}} \begin{bmatrix} 1 & 1 & 1 \\ 1 & a & a^2 \\ 1 & a^2 & a \end{bmatrix} \) \( a=e^{j{\large{2x \over 3}}} \)

Considerando-se a resistência de falta igual a zero, o valor correto, em amperes, do curto-circuito monofásico para terra na barra 3, em componentes de fase, é de
