A Norma Regulamentadora nº 10 - Segurança em instalações e serviços em eletricidade, quando trata da segurança em projetos, estabelece que, em termos de aterramento, o mesmo deve definir:
I. A configuração do esquema de aterramento. II. A obrigatoriedade ou não da interligação entre o condutor neutro e o de proteção. III. A conexão à terra das partes condutoras não destinadas à condução da eletricidade.
Quais estão corretas?

O “Slew Rate” (SR) ou taxa de inclinação é a máxima taxa de variação da tensão de saída, com relação ao tempo em um amplificador operacional. Se um amplificador operacional apresentar um SR=2V/µs, qual a frequência máxima que pode ter um sinal de 10V de amplitude na saída do amplificador operacional, para que não haja distorção por “slew rate”?

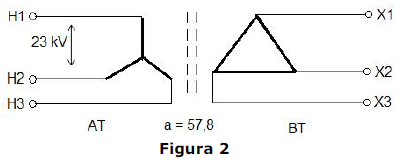

Considerando que o transformador, da Figura 2 acima, tenha 150 kVA e esteja alimentando uma carga equilibrada de 100 kVA, qual a corrente na fase do secundário?

A função “economia de energia elétrica”, presente nas chaves estáticas ou soft-starters, permite a economia de até 40% de energia em motores que passam longos períodos operando a vazio ou com carga reduzida, a menos de 50% da nominal. De que forma a soft-starter atua sobre o motor, nesta função?

O teorema da Máxima Transferência de Potência é muito importante para a engenharia elétrica, pois permite determinar os parâmetros de um sistema para que ocorra a máxima transferência de potência entre partes desse sistema. Assim, para um determinado circuito, que é representado por uma fonte de tensão, denominada fonte de Thevenin, e um resistor equivalente, denominado resistor Thevenin, cujo valor é igual a 50 Ohms, operar com uma eficiência igual a 75%, será necessário instalar nos terminais de saída desse circuito uma determinada carga. Qual o valor da carga que deverá ser instalado nos terminais de saída do circuito?

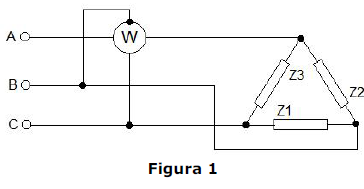

O wattímetro “W” conectado a um sistema trifásico trifilar equilibrado, conforme a Figura 1, abaixo, indica 10W. Logo, pode-se afirmar que:

Em situações de transporte de correntes elevadas é comum a utilização de condutores em paralelo em vez de um único condutor na mesma fase. No caso de um circuito trifásico a quatro fios, o arranjo do circuito deve ser da seguinte forma:

Analisando o transformador trifásico, apresentado na Figura 2, acima e considerando as vantagens, desvantagens e aplicações dessa configuração, pode-se afirmar que:
I. As tensões de 3º harmônico são eliminadas pela circulação das correntes de 3º harmônico no secundário em delta. II. O neutro do primário não pode ser aterrado devido à sua instabilidade nesta configuração. III. É a melhor combinação para transformador abaixador porque a conexão estrela é apropriada para altas tensões e a delta para altas correntes.
Quais estão corretas?

No Brasil, nas instalações elétricas em que a alimentação é proporcionada por rede de distribuição pública de baixa tensão, em geral, é adotado o esquema de aterramento TN-C-S, por ser a solução mais conveniente, do ponto de vista de segurança porque:
I. Utiliza-se um único sistema de aterramento na origem da instalação do consumidor. II. As correntes de curto-circuito são elevadas e a proteção atua eficazmente. III. A proximidade do aterramento diminui o risco de choque elétrico, proporcionando uma eficaz proteção contra contatos indiretos.
Quais estão corretas?
