Em um escritório de engenharia, um desenhista precisa gerar um PDF de um desenho técnico utilizando o AutoCAD. Ele deve seguir uma série de etapas para garantir que o PDF seja gerado corretamente e atenda às especificações do projeto. Diante disso, avalie as afirmações abaixo e assinale a alternativa CORRETA.

I. Para iniciar a plotagem, pode-se clicar em PLOTAR na parte superior direita do cabeçalho ou digitar PLOTAR na linha de comando e pressionar Enter.

II. Se estiver plotando do espaço do modelo, o PDF será dimensionado para ajustar.

III. O estilo de plotagem pode ser acad, Tons de cinza, monocromático ou Nenhum.

IV. A orientação do papel deve ser sempre retrato.

Uma empresa precisa construir um tanque cilíndrico vertical para armazenar um líquido industrial. O tanque possui um diâmetro interno de 6 metros e uma altura de 12 metros. Durante a fase de planejamento, é necessário calcular o volume total do tanque para garantir que ele atenderá às necessidades de armazenamento da empresa. Desse modo, realize os cálculos necessários e assinale a alternativa CORRETA.

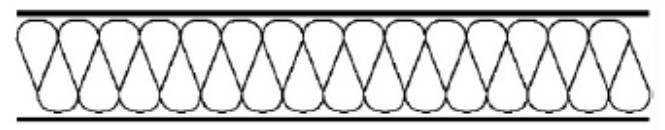

Durante a elaboração de desenhos técnicos, é fundamental utilizar hachuras para representar diferentes materiais e suas propriedades. A imagem abaixo mostra um padrão de hachura específico. Assinale a alternativa CORRETA que descreve adequadamente o uso dessa hachura em desenhos técnicos.

FONTE: ABNT

Um desenhista está trabalhando na criação de desenhos técnicos para um novo projeto. Para garantir que todos os detalhes sejam claramente representados, ele decide utilizar uma técnica específica de projeção. Assinale a alternativa que completa a frase CORRETAMENTE.

“A ___________ é uma forma de representar graficamente objetos tridimensionais em superfícies planas, de modo a transmitir suas características com precisão e demonstrar sua verdadeira grandeza.”
