Com base na teoria de osciladores de RF, analise as assertivas abaixo, assinalando V, se verdadeiro, ou F, se falso.

( ) Osciladores realimentados utilizam um elo de realimentação negativa entre a saída e a entrada de um amplificador.

( ) Osciladores de resistência negativa utilizam dispositivos, tais como diodo Schottky, que apresenta, em determinado trecho de sua curva característica, uma resistência incremental negativa.

( ) Osciladores de relaxação utilizam dispositivos como o diodo zenner, que apresentam características de disparo.

( ) Osciladores de radiofrequência geram sinais de frequência superior a algumas dezenas de kHz até centenas de MHz.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Considerando-se um amplificador de três estágios, com as seguintes características: 1° estágio: A1 = 10 e N_f1 = 3; 2° estágio: A2 = 30 e N_f2=5; 3° estágio: A3 = 50 e N_f3 = 8; marque a alternativa que apresenta o valor mais aproximado do fator de ruído do amplificador completo.

Considerando um conversor de frequência duplamente balanceado tipo up-converter, com filtro passa faixa na saída, tendo como entradas fi e fc, marque a alternativa que apresenta as frequências esperadas na saída desse conversor.

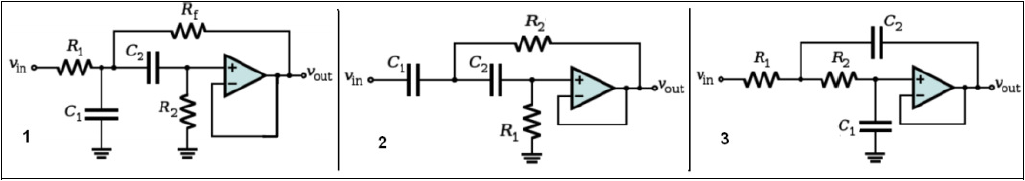

Considerando as imagens abaixo, marque a alternativa que apresenta a correta e respectiva classificação dos filtros.

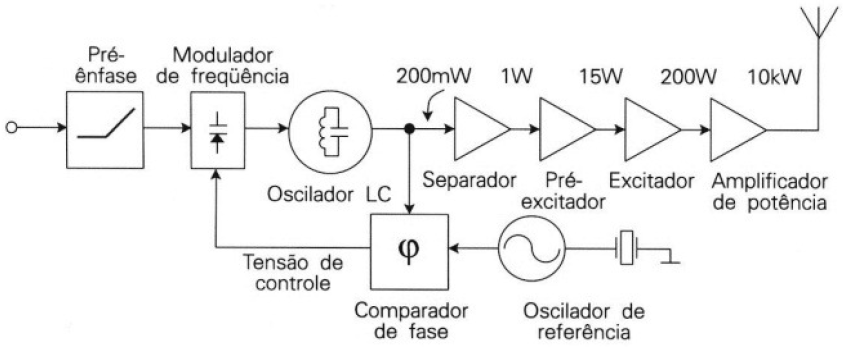

Baseado no diagrama abaixo, marque a alternativa que apresenta ERRO com relação à descrição das funções dos blocos.

Com base nas teorias de transmissores AM, visando obter a estabilidade de frequência exigida pelas normas técnicas de comunicação, analise as assertivas abaixo, assinalando V, se verdadeiro, ou F, se falso.

( ) A modulação deve ser efetuada em um estágio anterior ao oscilador, para evitar a modulação em frequência.

( ) O circuito oscilador deve trabalhar em regime máximo de potência.

( ) Um estágio separador deve ser incluído entre o oscilador e o amplificador modulador.

( ) A utilização de estágios multiplicadores de frequência também contribui para a melhoria da estabilidade de frequência do oscilador da portadora.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Com base em circuitos osciladores simples de radiofrequência modulados em amplitude, utilizando cristais, onde o circuito oscilador pode ser um transistor bipolar de junção, analise as assertivas abaixo, assinalando V, se verdadeiro, ou F, se falso.

( ) A conexão de uma antena diretamente ao oscilador prejudica a estabilidade de frequência, porque a frequência de um oscilador depende de sua impedância de carga que, no caso, é a antena.

( ) A impedância de uma antena depende da posição de seus elementos em relação ao ambiente que a cerca.

( ) A modulação em amplitude, sendo efetuada diretamente sobre o oscilador, gera uma modulação em frequência indesejada.

( ) A potência de saída é limitada pelo ganho de potência do dispositivo oscilador e pela máxima potência permitida sobre o cristal.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Marque a alternativa que apresenta o valor da estabilidade de frequência exigida pelas normas técnicas das telecomunicações.

Considerando um cabo coaxial com índice de refração n=1,5 para ondas de RF, marque a alternativa que apresenta o tempo de propagação mais aproximado dessa onda nesse cabo.

Considerando um filtro passa alta na topologia Sallen Key, com os valores de R1=R2=10 K!$ Ω !$ e C1=C2=10 nF, marque a alternativa que apresenta o valor mais aproximado da frequência de corte desse filtro.
