Considerando o circuito regulador de tensão, conforme figura abaixo, com V_in=12V_DC marque a alternativa que apresenta o valor aproximado de V_out.

Considerando os conceitos associados aos dispositivos eletrônicos de dois terminais, analise as assertivas abaixo, assinalando V, se verdadeiro, ou F, se falso.

( ) Os diodos schottky apresentam respostas rápidas, apropriadas para uso em altas frequências, mas com elevado nível de ruído.

( ) Os diodos varactor são semicondutores que se comportam como capacitores que variam com a tensão.

( ) Os diodos túnel possuem uma região de resistência negativa, onde o aumento de tensão nos terminais do componente aumentam a corrente circulante.

( ) O fotodiodo é um dispositivo semicondutor de junção p-n cuja região de operação é limitada à condição reversa.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

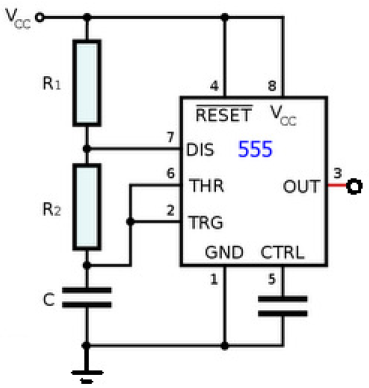

Considerando a utilização de um CI 555 como oscilador astável, conforme a figura abaixo, com R₁= 12k!$ Ω !$, R₂=33k!$ Ω !$, C=130μF, marque a alternativa que apresenta os valores aproximados de T_a (tempo com saída alta) e T_b (tempo com saída baixa) em segundos.

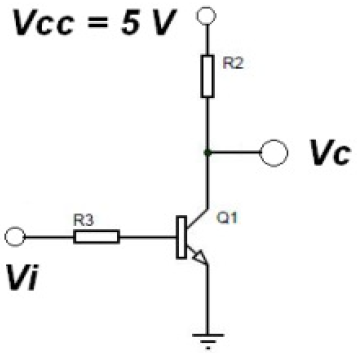

Considerando um circuito de chaveamento digital, conforme a figura abaixo, utilizando um TJB como chave, com Ic_sat=5 mA, h_FE=200, Vi=5V_cc, marque a alternativa que apresenta os melhores valores de R2 e R3 para estas condições.

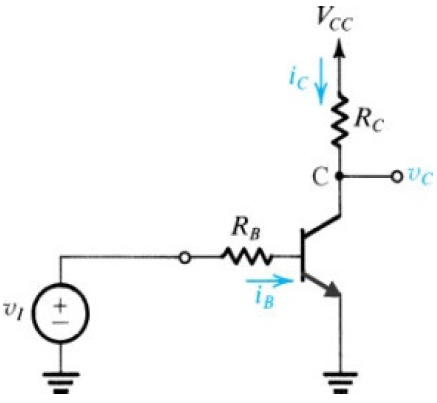

Considerando a figura abaixo, marque a alternativa que apresenta o valor aproximado da corrente de saturação do TJB alimentado em 12 Vcc, e com R_c=3,3k!$ Ω !$.

Considerando um transistor NPN de silício de uso geral, alimentado em corrente contínua, com I_B = 14μA e I_C = 2,0 mA, marque a alternativa que apresenta o valor aproximado de !$ β !$_cc para este transistor nestas condições.

Marque a alternativa que apresenta o valor aproximado de V_DC produzida por um retificador de meia onda, considerando alimentação senoidal de 38 V_CA de pico.

Considerando as leis básicas da eletricidade, analise as assertivas abaixo, assinalando V, se verdadeiro, ou F, se falso.

( ) Primeira Lei de Kirchhoff – a soma das correntes que chegam a um nó é igual à soma das correntes que dele saem.

( ) Segunda Lei de Kirchhoff – a soma das elevações de potencial ao longo de qualquer circuito fechado é igual à soma das quedas de potencial nesse mesmo circuito.

( ) Teorema de Thévenin – qualquer circuito linear visto de um ponto pode ser substituído por uma única fonte de tensão em série com uma impedância.

( ) Teorema de Norton – qualquer circuito linear visto de um ponto pode ser substituído por uma única fonte de tensão em paralelo com uma impedância.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

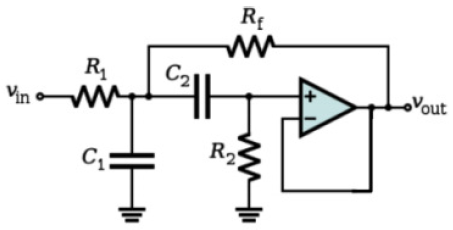

Baseado no diagrama abaixo, marque a alternativa que apresenta o nome correto do filtro apresentado.

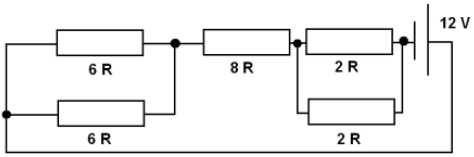

Baseado no diagrama abaixo, marque a alternativa que apresenta o valor mais aproximado da tensão no resistor de 8!$ Ω !$
