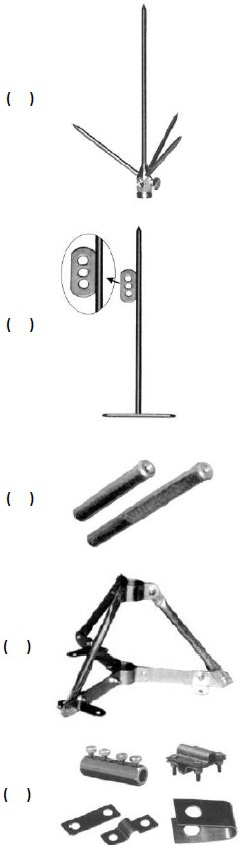

Sobre materiais utilizados em SPDAs, relacione as colunas a seguir.

1. Conector de uso geral.

2. Conjunto de contravoltagem.

3. Terminais aéreos.

4. Captor Franklin.

5. Mastro H.

A sequência está correta em

Sobre soft-starters e variação de velocidade de motores de indução, marque V para as afirmativas verdadeiras e F para as falsas.

( ) São chaves de partida estáticas destinadas apenas à aceleração de motores de indução que, com o ajuste adequado das variáveis, adaptam o torque produzido à necessidade da carga. Esse controle permite que se faça a partida do motor de modo suave.

( ) A melhor maneira de variar a velocidade de um motor de indução é por meio da variação da frequência de alimentação.

( ) Nos inversores de frequência vetoriais mantém-se a relação V/f (tensão/frequência) constantes e há um ajuste contínuo de velocidade, mas não se pode manter o torque com relação à carga mecânica, enquanto o escorregamento do motor é mantido constante

( ) Para que o motor trabalhe em uma faixa de velocidades em inversores escalares, não basta variar a frequência de alimentação; deve-se variar, também, a amplitude da tensão de alimentação, de maneira proporcional à variação de frequência.

( ) Os ciclo-conversores são exemplos de equipamentos para variação de velocidade.

A sequência está correta em

De acordo com a aplicação, a Norma IEC 6.026.921 (NBR 11.841) utiliza duas letras para a especificação dos fusíveis. Alguns fusíveis foram apresentados para um técnico com as seguintes letras identificadoras; analise-as.

I. aM: fusível para proteção de motores (atuação para curto).

II. gL/gG: fusível para proteção específicos de comandos elétricos (atuação para curto).

III. aR: fusível para proteção de semicondutores (atuação para curto).

IV. gG: fusível de proteção para motores (atuação para curto circuito e sobrecarga).

Está correto o que se afirma apenas em

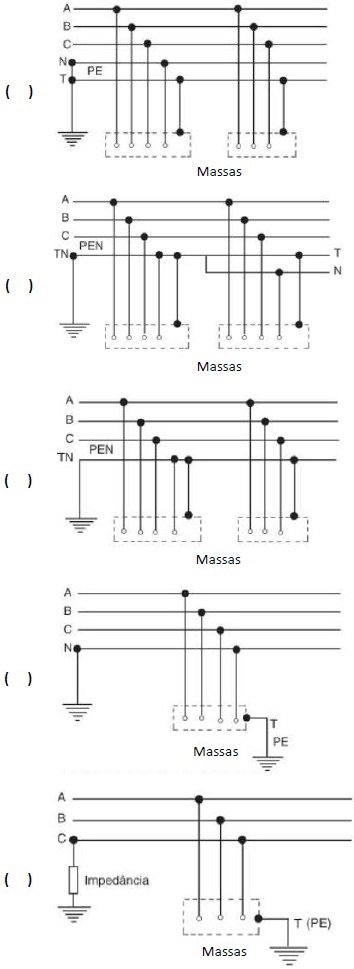

Considerando os esquemas de aterramento, relacione adequadamente as colunas a seguir.

1. TN-C-S

2. TN-C

3. IT

4. TN-S

5. T-T

A sequência está correta em

Aterramento é a ligação de estruturas ou instalações com a terra, a fim de se estabelecer uma referência para a rede elétrica e permitir que fluam para a terra correntes elétricas de naturezas diversas como, EXCETO:

Sobre os dispositivos DRs, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Um dispositivo diferencial residual (dispositivo DR) é constituído, em suas linhas essenciais, pelos seguintes elementos principais: apenas contatos móveis, transformador diferencial e relé polarizado.

( ) Os contatos têm por função permitir a abertura e o fechamento do circuito, e são dimensionados de acordo com a corrente nominal (I_N) do dispositivo.

( ) Quando se trata de um disjuntor termomagnético diferencial, os contatos são dimensionados para poder interromper correntes de curto-circuito até o limite dado pela capacidade de interrupção de corrente nominal do dispositivo.

( ) O disparador diferencial é um relé polarizado constituído por um imã dinâmico, uma bobina ligada à bobina primária do transformador e uma peça fixa fixada de um lado por uma mola e ligada eletricamente aos contatos do dispositivo.

( ) O funcionamento do DR se dará quando o fluxo resultante no núcleo do transformador for diferente de zero, isto é, quando existir uma corrente diferencial residual, causada por um choque elétrico, por exemplo.

A sequência está correta em

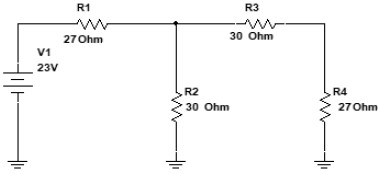

O valor da tensão e resistência Thévenin, do circuito equivalente Thévenin sobre o resistor R4 é, de, aproximadamente:

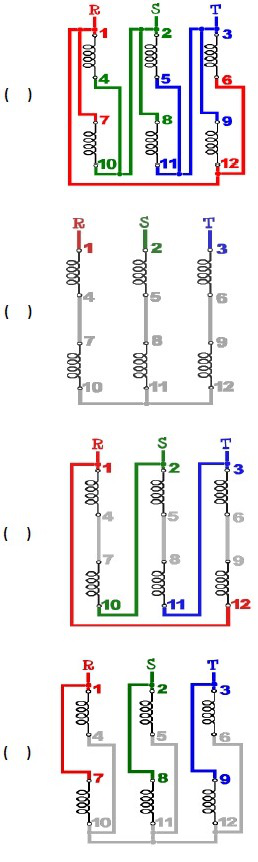

Em relação à tensão de “fechamento” dos motores de indução de 12 terminais, relacione adequadamente as colunas a seguir.

1. 380 V

2. 440 V

3. 760 V

4. 220 V

A sequência está correta em

Analise as afirmativas; marque V para as verdadeiras e F para as falsas.

( ) Numa instalação elétrica residencial, comercial ou industrial, deve-se garantir o bom funcionamento do sistema em quaisquer condições de operação, protegendo as pessoas, os equipamentos e a rede elétrica contra acidentes provocados por alteração de correntes de sobrecarga ou curto-circuito.

( ) A corrente de sobrecarga responsável é a corrente elétrica que ultrapassa a corrente nominal do circuito em apenas 15%.

( ) O relé de sobrecarga no acionamento de um motor é ajustado pelo fator de serviço do motor.

( ) Um motor com fator de serviço igual a 1,0 precisa ter seu relé de sobrecarga ajustado em 10%.

( ) Devem ser previstos dispositivos de proteção para interromper toda a corrente de curto-circuito nos condutores dos circuitos, antes que os efeitos térmicos e mecânicos dessa corrente possam tornar-se perigosos aos condutores e suas ligações.

A sequência está correta em

Considerando as instalações elétricas de baixa e alta tensão, relacione adequadamente as colunas a seguir.

1. Fator de demanda.

2. Fator de potência.

3. Fator de carga.

4. Fator de simultaneidade.

5. Fator de utilização.

( ) Razão entre a demanda média, durante um determinado intervalo de tempo, e a demanda máxima registrada no mesmo período.

( ) Fator pelo qual deve ser multiplicada a potência nominal do aparelho para se obter a potência média absorvida por ele.

( ) Relação entre a demanda máxima do sistema e a carga total conectada a ele, durante um intervalo de tempo considerado.

( ) Cosseno do ângulo de defasagem entre a tensão e corrente elétrica.

( ) Relação entre a demanda máxima do grupo de aparelhos e a soma das demandas individuais dos aparelhos do mesmo grupo, num intervalo de tempo considerado.

A sequência está correta em
